HAMAMATSU 滨松 C9744 光子计数单元

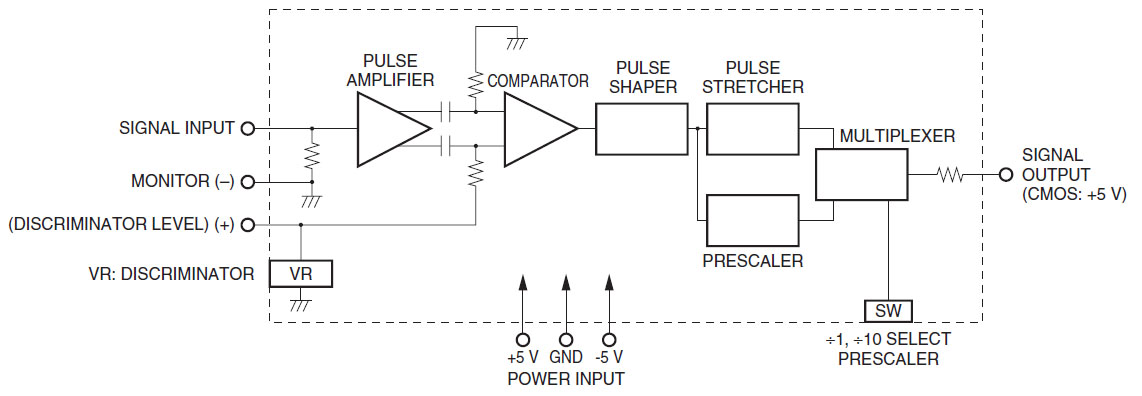

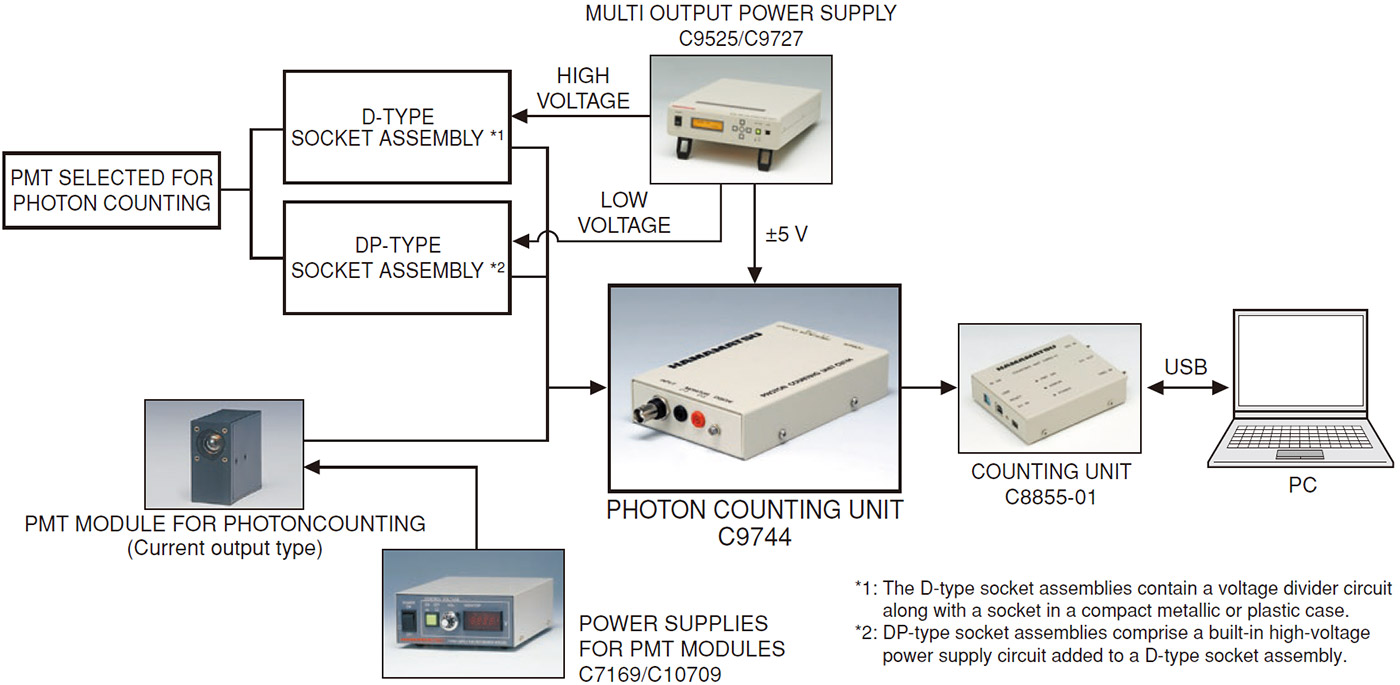

光子计数单元旨在通过使用内置放大器和鉴别器电路，将光电倍增管中的单个光电子脉冲转换为 5 V 数字信号。可通过简单地将计数器连接到光子计数单元的输出，来执行具有高 S/N 比的光子计数。C9744 采用高速电子电路，可实现高达 107 s-1 的出色输出线性度测量。C9744 还配有预分频器（除以 10），无需高速计数器。

详情

详细参数

参数		说明/值	单位
输入阻抗		50	Ω
鉴别级别（输入转换）		-0.4 至 -16	mV
所需的 PMT 增益率		大约 3 × 10⁶	-
预分频器		÷1 / ÷10	-
计数线性度	÷1	4 × 10⁶	s^-1
计数线性度	÷10	1 × 10⁷	s^-1
脉冲对分辨率	÷1	25	ns
脉冲对分辨率	÷10	10	ns
输出脉冲		CMOS 5 V，正逻辑	-
输出脉冲宽度	÷1	10	ns
输出脉冲宽度	÷10	取决于计数率	-
电源电压		+5.0 V ± 0.2 V，130 mA / -5.0 V ± 0.2 V，50 mA	-
连接器	输入	BNC-R	-
	输出	BNC-R	-
	功率	DIN（6 针）^*1	-

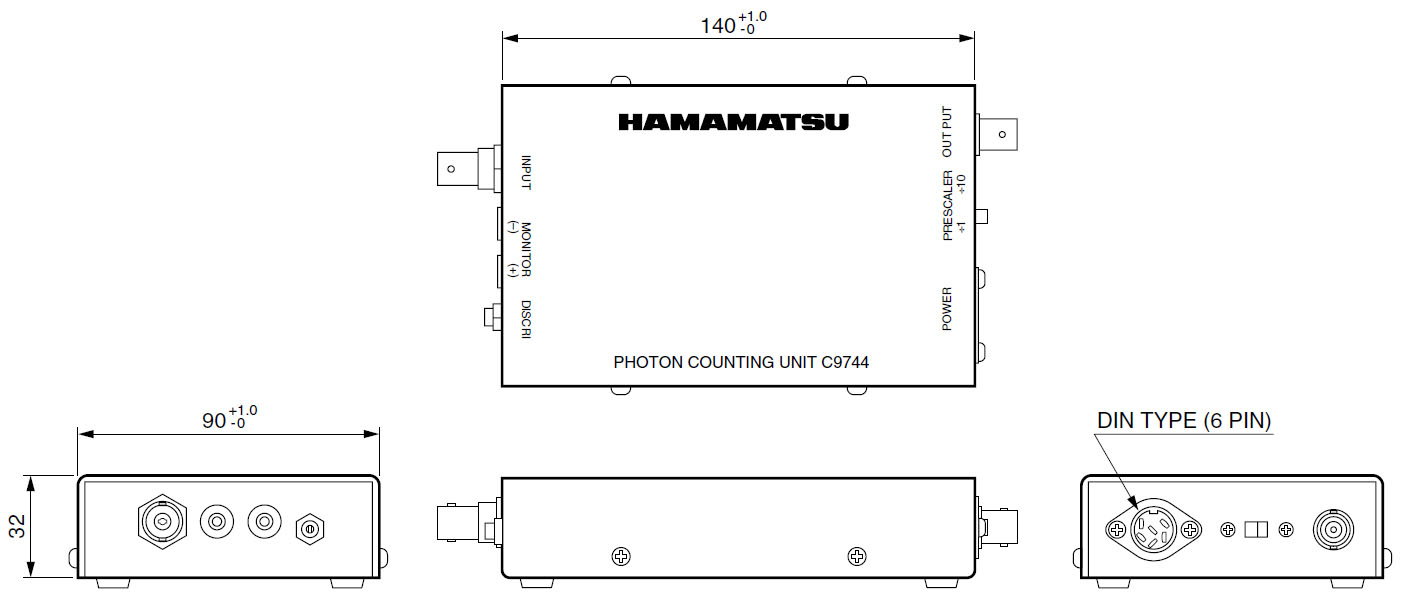

尺寸 (W × H × D)		90 × 32 × 140（不包括橡胶支脚和突出部分）	mm
工作环境温度		0 至 +50	℃
工作环境湿度 ^*2		80 以下	%
储存温度		-15 至 +60	℃
储存湿度 ^*2		85 以下	%
重量		大约 250	g
