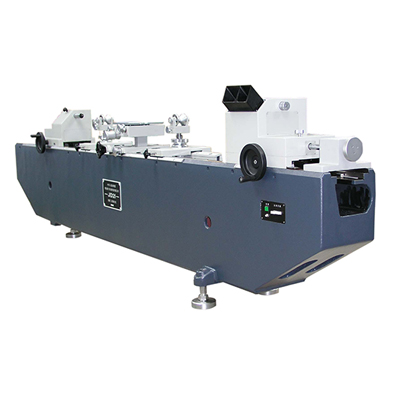

Sinpo 新天 JD10A 投影测长机

Sinpo      新天     JD10A      投影测长机

特点

基座采用优质铸铁，经长期自然时效处理，确保足够钢性和稳定性。

利用爱宾斯坦光学原理，实时修正阿贝误差保证测量精度。

投影读数屏采用新颖投影系统，像质清晰。

工作台可多方向运动、旋转和偏摆，方便各种形状零件的检测。

测量附件齐全，使用范围广。

技术参数
测量范围（mm）

大小测钩深度：       5~50
外螺纹中径测量：   0~140
最小分度值：0.001mm
精度指标：
微米分划尺的示值误差：
±60μm范围内≤±0.20μm
超过±60μm范围内≤±0.25μm
毫米分划尺的示值误差≤±(0.6+L/200)μm
分米分划尺的示值误差≤±(0.5+L/100)μm（其中L为测量值，单位mm）

测量轴示值变动性
外尺寸测量：≤0.1μm
内尺寸测量：≤0.5μm

测量力(N)
外尺寸测量：2±0.4
内尺寸测量：1.5~2

万能工作台（mm ）
垂向行程：0~70
横向行程：0~40
水平位置纵向浮动行程：10
横向测微鼓分度值：0.01
工作台承重：10kg

顶针架最大夹持直径（mm ）
当长度在0~170时 ф140
当长度在170~210时ф130
V型支架
高度调节范围(mm)：≤28
支承工件直径范围：至ф30mm
量块支架：支承量块长度范围：至1000
量棒支架：支承量棒长度范围：至1000
量块研合架：研合量块长度范围：至100mm
V型铁工作范围：工作范围最大至φ45mm
环境要求：室内温度20℃±1℃，相对湿度≤60%RH

仪器外形尺寸与重量：
