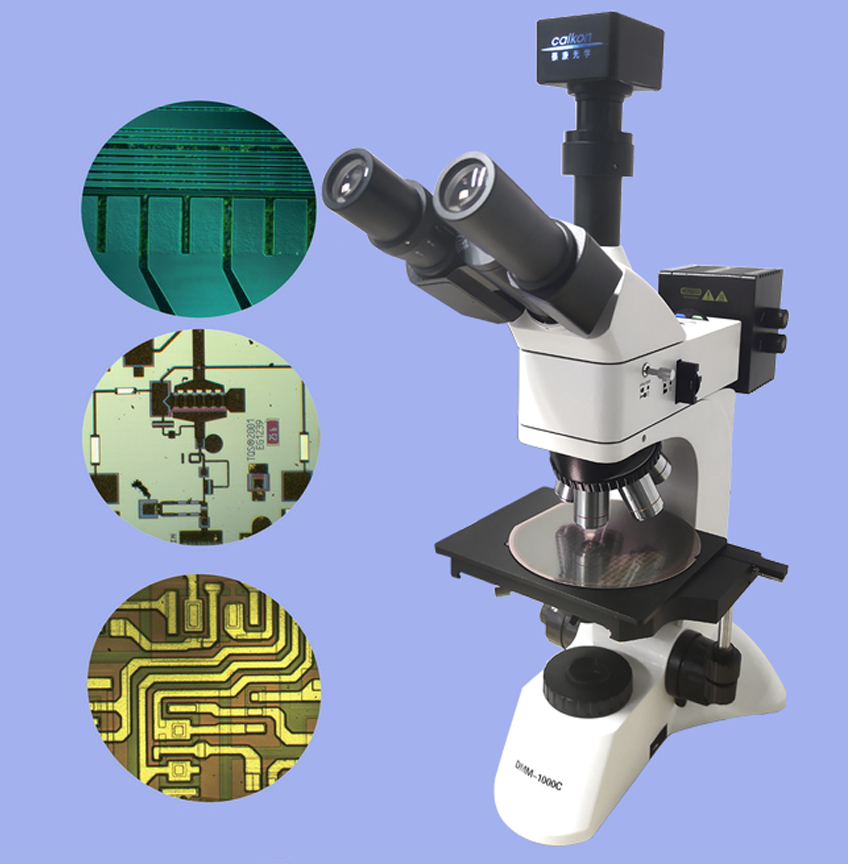

CAIKON 蔡康光学 DMM-1100C 微分干涉显微镜（PDB检测显微镜）

微分干涉显微镜（PDB检测显微镜）DMM-1100C，适合电子、冶金、化工和仪器仪表行业用于观察半透明或不透明的物资，适合对太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析等。

详情

一、DMM-110C微分干涉显微镜主要用途：

DMM-1100C微分干涉金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，可实现偏光观察、明场观察、反射暗场、透射观察、反射微分干涉观察功能。设计符合人机工程学要求的理想设计，低手位操作更方便舒适。适用于金相组织及表面形态的显微观察，本仪器适合电子、冶金、化工和仪器仪表行业用于观察半透明或不透明的物资，适合对太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析等。

二、DMM-110C微分干涉显微镜的主要特点：

1、采用优良的无限远光学系统，配无限远长工作距离物镜，超宽目镜观察筒及φ22mm大视野目镜.

2、低手位操作，降低长时间操作时的疲劳，仪器主体采用全白喷漆，美观大方，采用内六角螺钉固紧仪器连接部分，无任何裸露在外的螺钉.

3、三目镜筒,可自由切换正常观察与偏光、反射、透射、暗场、微分干涉观察，可进行100%透光摄影.

4、高像素数字成像系统，电脑显示成像真实清晰，多种摄像机和功能软件可供选择.

5、超低位粗微动同轴调焦机构，微动格值:2μm，带锁紧限位装置，防止镜头碰触样品和载物台自动下滑.

6、微分干涉相衬观察时图像清晰，干涉色均匀，具有较强的浮雕感.

三、DMM-1100C微分干涉显微镜技术参数及配置：

名称	参数规格
观察镜筒	铰链式三目观察筒，30度倾斜，100%通光摄影。瞳距调节范围：50-75mm,视度可调
目镜	大视野目镜WF10X(Ф22mm)
	大视野目镜WF15X(Ф16mm) （选购）
	大视野目镜WF20X(Ф12mm) （选购）
	WF10X(Ф22mm)大视野分划目镜（0.10mm/格）
无限远长工作距离平场消色差物镜	明视场/暗视场金相物镜	PL L40X/0.60 BD 工作距离：3.0 mm
	微分干涉物镜(DIC)	LMPlan5X/0.12 DIC 工作距离：18.2 mm
		LMPlan10X/0.25DIC 工作距离：20.2 mm
		LMPlan20X/0.35DIC 工作距离：6.0mm
调焦系统	粗微动同轴调焦机构，微动格值:2μm，左调焦带锁紧装置，右调焦带限位装置
载物台	双层机械式移动载物台，外形尺寸：210mmX140mm，移动范围75mmX50mm.
载物板	透光玻璃载物板，大小：97*76mm
转换器	五孔内弯式物镜转换器(滚珠内定位)
偏光装置	插入式起偏、检偏装置，可360度旋转检偏镜，起偏和检偏均可移出光路
DIC调节系统	适用于 LMPlan5X/LMPlan10X/LMPlan20X DIC物镜
暗场装置	推拉式暗场观察拉杆，快速明视场暗视场观察转换
落射照明系统	12V50W卤素灯，亮度可调
	落射式柯勒照明系统，内置视场光栏，孔径光栏调节
	可拆卸式灯箱，双引脚插入式灯座，灯箱外有灯丝位置移动旋钮
	转盘式蓝、黄、绿、磨砂滤色片组
透射照明系统	12V30W 卤素灯,亮度可调
	阿贝聚光镜NA.1.25，可调孔径光栏，中心可调，可上下升降
	集光器：可调视场光栏
	蓝色和磨砂玻璃滤色片
电脑摄像系统	CK-500彩色摄像机: 最高分辨率：2560×1920，功耗小，连接简单：USB接口，图像质量好 ,色彩还原性好 ,图像稳定，所有摄像机均经过长时间测试 ,体积小，安装方便，采集方式:连续采集,图像大小可调,增益调节,曝光时间调整,增益调。
