HAMAMATSU 滨松 C11440-42U40 ORCA-Flash4.0 LT3 数字 CMOS 相机

ORCA-Flash4.0 LT3 是一款用于荧光成像的新型科学 CMOS 相机，是在 2011 年发布的 ORCA-Flash 4.0 的基础上改进而来。它具有生命科学应用等荧光成像所需的高水平性能，不仅可用于基础研究应用，还可集成到各种类型的设备中。

详情

特点

低读出噪声（标准扫描）：1.5 个电子 (rms)，0.9 个电子（中位数）
快速读出（快速滚动，全分辨率）：40 帧/秒
大视野：13.312 mm (H)×13.312 mm (V)
高分辨率：2048 (H)×2048 (V)

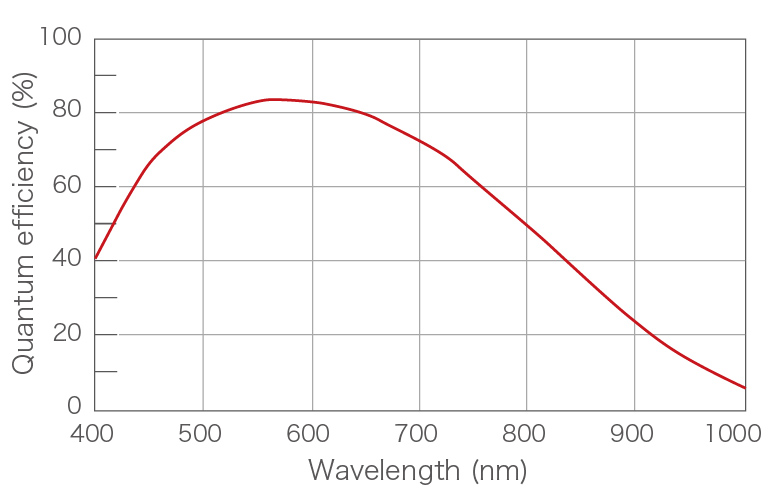

高量子效率：82%（峰值 QE）

用途

延时成像
多维成像
Ca²⁺ 成像
DNA 芯片读取

与 BSI 相机相当或更好的高信噪比

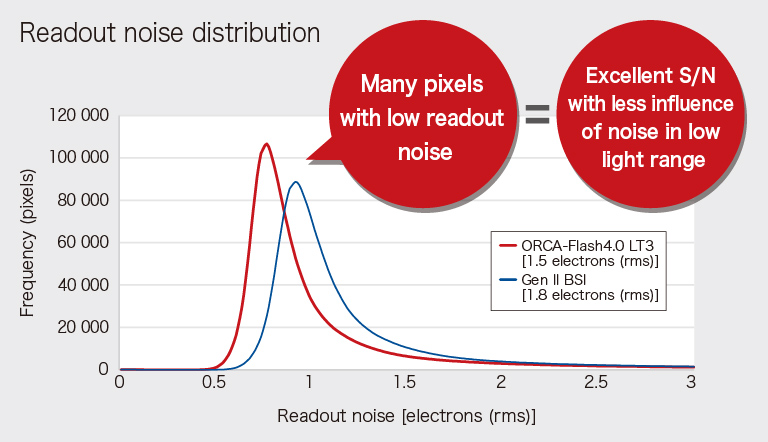

下图比较了第二代 BSI 相机* 的读出噪声分布，表明 ORCA-Flash4.0 LT3 具有更多像素，读出噪声更小。

ORCA-Flash4.0 LT3 具有 1.5 个电子 rms 的低读出噪声，可提供与 BSI 相机相当或更好的高信噪比，尤其是在低光范围内。

这种性能可以在高质量的多维成像中得到证明，例如具有低激发光、低光毒性和光漂白的长时间延迟成像。

* BSI 相机：背照式相机

快速读出

ORCA-Flash4.0 LT3 能够实现 40 帧/秒的读出，甚至比传统的 ORCA-Flash4.0 LT+（30 帧/秒）更快。这对于需要高时间分辨率实时测量的用途非常有用。

大视野

13.312 mm (H) × 13.312 mm (V) 的宽视野支持在单次拍摄中获得更多信息。

这有助于提高 DNA 芯片读取等实验的通量。

PC 建议

随着 ORCA-Flash4.0 LT3 的推出，用户现在能够以每秒 40 帧的速度将 400 万像素的图像流式传输到他们的计算机。通过使用 ORCA-Flash4.0 PC LT3 建议列出的指南，可以满足计算机对高数据率的建议。

软件

通过我们的软件提供的界面，可访问我们所有精心设计的相机功能，从简单的设置曝光到为多维实验编排复杂的触发。

详细参数

产品编号	C11440-42U40
成像设备	科学 CMOS 图像传感器
有效像素数	2048 (H) × 2048 (V)
像素尺寸	6.5 μm (H) × 6.5 μm (V)
有效面积	13.312 mm (H) × 13.312 mm (V)
最大阱容（典型值）	30,000 个电子
动态范围（典型值）	33 000：1 ^120 000：1 ^2
冷却方法	强制风冷，珀耳帖制冷
冷却温度	+10 °C（强制风冷，风扇速度：快速，环境温度：+10 °C 至 +30 °C）
全分辨率下的帧速率	快速滚动：40 帧/秒标准扫描：30 帧/秒
读出噪声（典型值）	快速滚动：1.9 个电子 (rms)，1.3 个电子（中位数）标准扫描：1.5 个电子 rms / 0.9 个电子（中位数）
暗电流（典型值）	0.6 个电子/像素/秒（典型值）（冷却温度：+10 °C）
数字输出	16 位
曝光时间	内部触发模式 ^3（快速滚动）：1 ms 至 10 s 内部触发模式 ^3（标准扫描）：3 ms 至 10 s 具有子阵列读出的内部触发模式（快速滚动）：40 μs 至 10 s 具有子阵列读出的内部触发模式（标准扫描）：129.99 μs 至 10 s
外部触发器输入模式	边缘触发、全局复位边缘触发、电平触发、全局复位电平触发、同步读出触发、启动触发
触发延迟功能	0 s 至 10 s，步长为 1 μs
触发输入连接器	SMA
触发输出	3 个可编程定时输出、触发就绪输出、全局曝光定时输出、低输出、高输出
触发输出连接器	SMA
像素合并	2×2、4×4
子阵列	是
接口	USB 3.1 Gen 1
透镜接口	C 型接口
电源	交流 100 V 至交流 240 V，50 Hz/60 Hz
用电功耗	约 75 VA
操作环境温度	0 °C 至 +40 °C（风扇速度：快速）
操作环境湿度	30% 至 80%（无雾气现象）
存储环境温度	−10 °C 至 +50 °C
存储环境湿度	最高 90% （无雾气现象）
