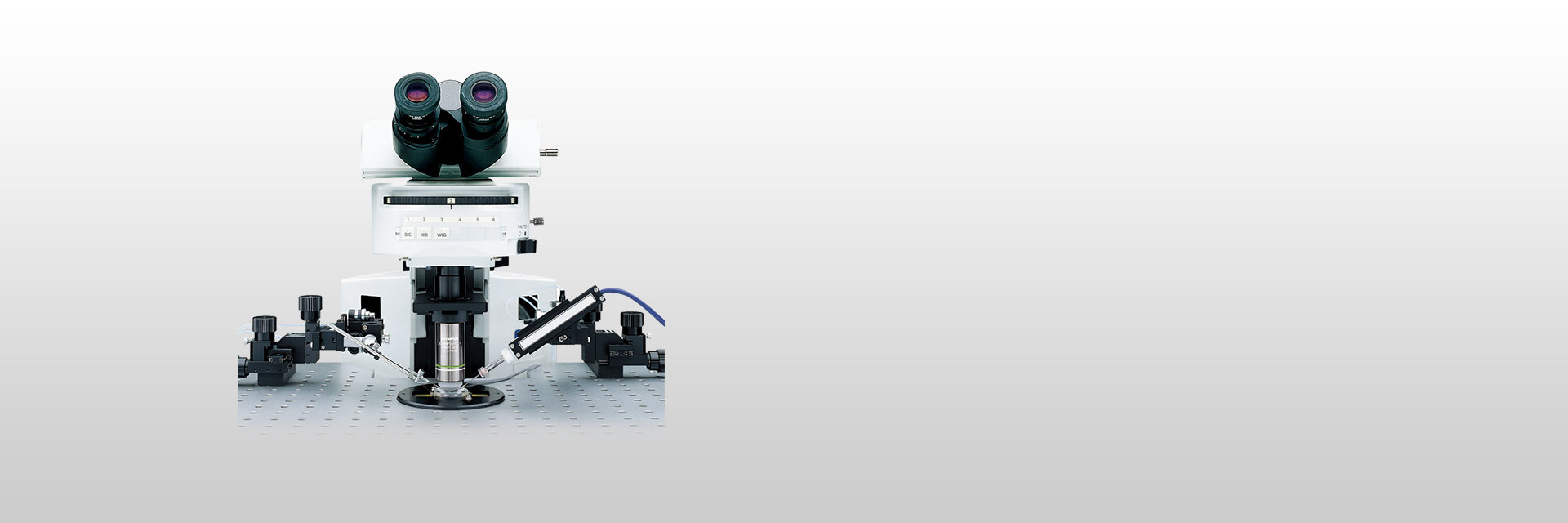

EVIDENT      奥林巴斯      BX61WI     电生理学显微镜
  • EVIDENT      奥林巴斯      BX61WI     电生理学显微镜

EVIDENT 奥林巴斯 BX61WI 电生理学显微镜

EVIDENT 奥林巴斯 BX61WI 电生理学显微镜

EVIDENT      奥林巴斯      BX61WI     电生理学显微镜

用于生理实验

BX61WI是所有生理实验(比如膜片钳技术和活体显微镜检查)的理想工具。固定式载物台和抗振机架设计确保了整个实验过程中出色的稳定性。红外光的使用保护了活细胞,并提供了厚组织切片的高穿透深度,而高NA光学元件能够实现倍率转换,无须移动物镜。

前端操作,无振动且噪音极小

前端的操作系统防止了膜片钳工作中的干扰。设计非常简单,允许在装置的前端快速完成常用的操作,比如聚焦或滤色片更换。显微镜机架和聚光镜的两侧都提供了宽敞的空间,因此,可以将必要的操控设备放置在紧靠显微镜的地方。

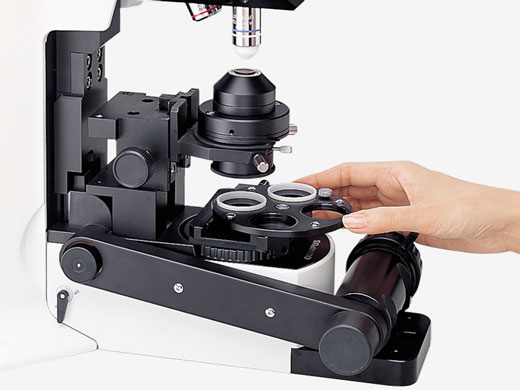

便于在聚光镜四周调节的设计

便于在聚光镜四周调节的设计

机架的设计为聚光镜四周留下了宽敞空间,使其便于调节Nomarski DIC的对比度,更换滤色片、调节聚光镜的孔径光阑,以及切换可见光、Nomarski DIC和红外-DIC。

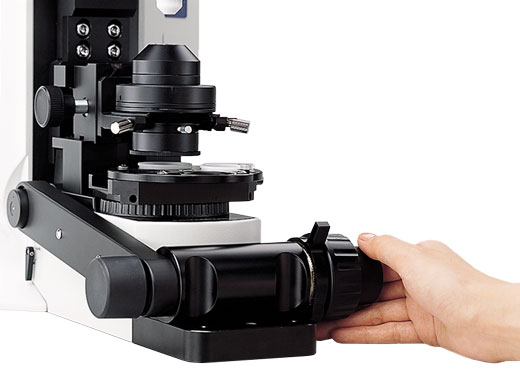

聚焦旋钮近在咫尺

微调焦控制位于显微镜主体的两侧前端。


可锁定粗调焦

转入所需的孔位时,可以用粗调焦旋钮抬起物镜,然后将其准确地放回原位。

聚焦旋钮近在咫尺

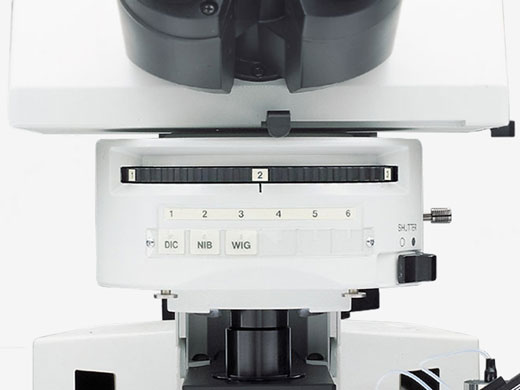

具有可调节咔哒解除功能的激发镜组拨盘

抗振光闸

荧光光闸水平滑动,没有止动装置或产生振动


具有可调节咔哒解除功能的激发镜组拨盘

使用螺丝刀可以解除6孔位拨盘上的咔哒停止位。

物镜转换器的更多选择

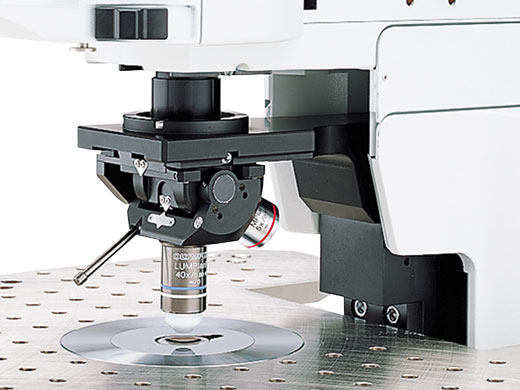

摆动式物镜转换器WI-SRE3具有独特的纤细集成设计和前后摆动运动结构,能够在更换物镜时不干扰电极和显微操控器。物镜的布置采用了抗振台面弹簧结构。滑出式物镜转换器U-SLRE设计用于固定一个大直径低倍荧光物镜(XLFLUOR 2x/340或4x/340),以及一个具有正常(RMS)直径螺纹的物镜。物镜转换器的移动是一种简单的水平滑动。单孔位物镜转换器WI-SNPXLU2设计用于安装独特的大直径XLUMPLFLN20xW物镜。RMS适配器WI-RMSAD能够将具有RMS螺纹尺寸的物镜固定到WI-SNPXLU2上。

物镜转换器的更多选择

WI-SRE3

物镜转换器的更多选择

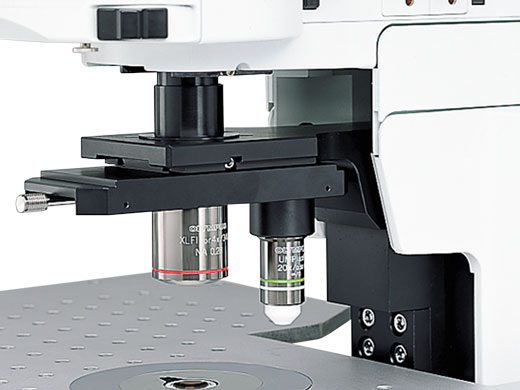

U-SLRE

针对各种需求的功能和解决方案

可调节用于小动物实验

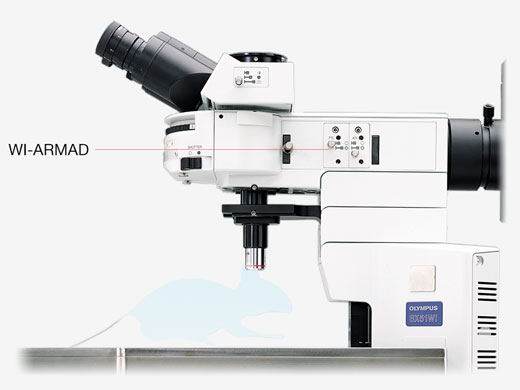

手臂高度抬升装置(WI-ARMAD)提供了另外40 mm的间隙距离,安装在显微镜机架与反射光照明器之间。小动物实验通常不需要透射光,允许取下载物台下聚光镜组件。取下后,载物台可以再降低50 mm,使间隙距离的总增加值达到90 mm。

可调节用于小动物实验

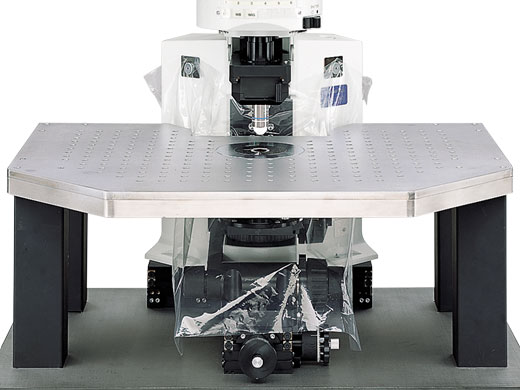

用于保护元件的防水板

用于保护元件的防水板

通过随附的磁铁固定的防水板提供了防止液体溢出和溅洒保护。该防水板大得足以保护机架、聚光镜和聚焦构件。

可见光DIC允许以高清晰度观察组织表面。
775 nm IR-DIC使在组织切片内组合使用红外相机观察成为可能。校正光学元件,用于可见光和红外光波长观察,以最少的重新调焦实现各种波长之间的快速切换。
900 nm IR-DIC能够观察组织的更深处(需要用于900 nm的起偏镜和检偏镜)。

用于活细胞电生理学的超高清晰度

红外DIC优化光学元件

得益于准确的偏差补偿红外DIC光学元件(涵盖了可见光、775 nm和900 nm波长近红外光),在近红外光下观察到的图像的清晰度得到进一步提高,能够清晰地观察到脑片深处。

用于Nomarski DIC成像的Senarmont补偿

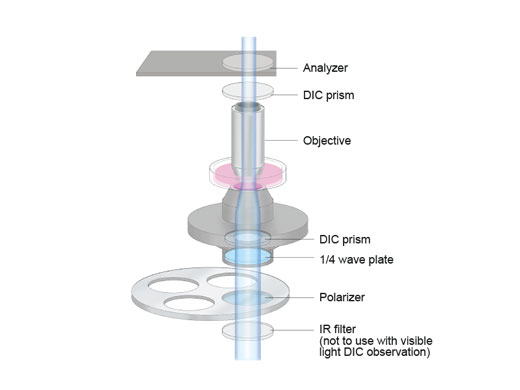

使用Senarmont聚光镜时,以聚光镜下方的1/4波长板实施所有对比度调节,避免了碰撞载物台、标本、调节器或物镜转换器的危险。

用于Nomarski DIC成像的Senarmont补偿

用于优化对比度的倾斜式照明

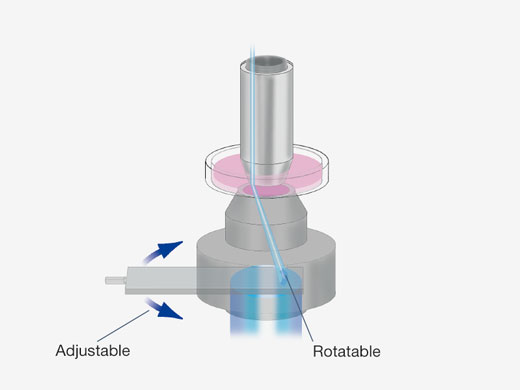

Evident研发了一种倾斜式聚光镜(WI-OBCD),其长工作距离可以使阴影角度改变360度,而不移动标本。倾斜式照明不需要其它的附件,很容易设置并控制。使用倾斜式照明可以很容易对塑料皿成像(通常不适用于所有类型的DIC)。倾斜式照明的缝隙孔径尺寸可变,并且在滑板上可以快速切换。

用于优化对比度的倾斜式照明

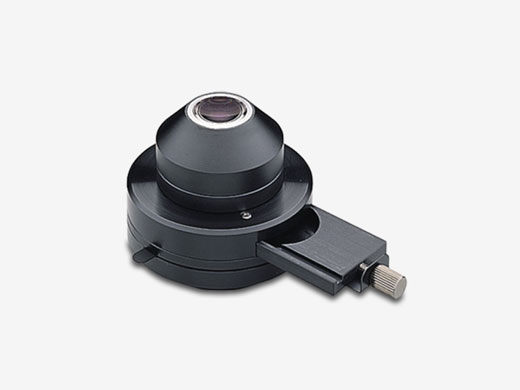

WI-OBCD

用于优化对比度的倾斜式照明

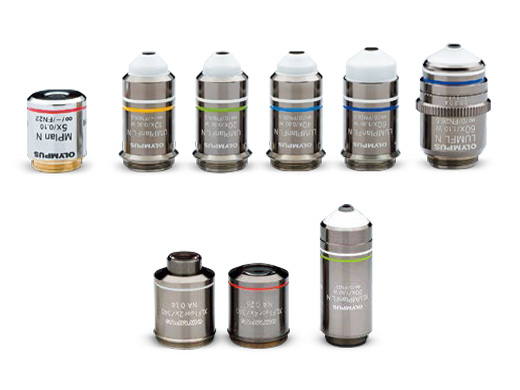

用于长工作距离的物镜

长工作距离物镜

UMPLFLN-W/LUMPLN-W系列水浸式物镜具有较大工作距离和45°视角,使这些物镜非常适用于电生理学的实验。它们具有较高的透射率,从紫外线到近红外线范围,适用于IR-DIC或荧光成像。

LUMFLN60XW是一种水浸式物镜,具有1.1的高NA,适用于高分辨率的荧光成像。调整其校正环可以对带有盖玻片的样品进行成像。

XLUMPLFLN20XW是一种具有宽视场和高NA的水浸物镜。将其与可选的中间放大倍数转换装置结合使用,可以进行宽视场和高分辨率的成像。

XLFLUOR系列物镜是具有较大工作距离的高NA显微物镜。它们可以在组织或生物体水平上进行荧光成像。

观察方法明场

暗场

荧光(蓝/绿激发)

荧光(紫外激发)

微分干涉

IR-微分干涉

简易偏光
照明器透射式柯勒照明器100W卤素灯

荧光照明器100瓦汞灯


光导照明
聚焦聚焦机制物镜转盘聚焦
中间变倍器手动转轮
物镜转盘手动摇摆(2孔)
载物台手动带右手控制旋钮的机械式载物台
  • X: 76 mm, Y: 52 mm


左手短柄传动式载物台IX-SVL2
  • X: 50 mm, Y: 43 mm
聚光镜手动通用聚光镜NA 0.9 / WD 1.5毫米,1.25X-100X [摇摆:1.25X-4X,带浸油顶透镜:(NA 1.4 / WD 0.63毫米)]


摇摆式聚光镜NA 0.9 / WD 2毫米(1.25X-100X)


长工作距离万能聚光镜NA 0.8/ W.D. 5.7 mm (5X–100X)


长工作距离微分干涉聚光镜NA 0.8/ W.D. 5.7 mm (10X–100X)


长工作距离倾斜聚光镜NA 0.8/ W.D. 5.7 mm (10X–100X)
观察筒宽视场(FN 22)三目观察筒


红外三目观察筒


正像三目观察筒
尺寸(宽×深×高)

317.5 (W) x 567 (D) x 503.8 (H) mm (落射荧光配置)
重量

19 kg (落射荧光配置)
