HAMAMATSU 滨松 H9306-09 光电倍增管模块
  • HAMAMATSU 滨松 H9306-09 光电倍增管模块

HAMAMATSU 滨松 H9306-09 光电倍增管模块

HAMAMATSU 滨松 H9306-09 光电倍增管模块
H9306/H9307 系列光电倍增管模块由一个 13 mm (1/2") 直径侧面式光电倍增管、一个高压电源电路和一个低噪声放大器组成。可提供两种类型的放大器，电流至电压转换系数为 1 V/μA 或 0.1 V/μA，频带为 20 kHz 或 200 kHz。H9306/H9307 系列采用低功耗考-瓦二氏电路。使用柔性电缆以便在设备中安装。

HAMAMATSU    滨松     H9306-09     光电倍增管模块

详细参数

光阴极面区域形状正方形
光阴极面区域尺寸3.7 mm x 13.0 mm
波长（短）185 nm
波长（长）320 nm
波长（峰值）230 nm
尺寸 (W x H x D)19.0 mm x 57.7 mm x 50.8 mm
输入电压+/-11.5 V 至 +/-15.5 V
最大值 输入电压+/-18 V
最大值 输入电流+9 mA / -1 mA
最大值 输出信号电压+10 V（负载电阻 10 kΩ）
最大值 控制电压1.2 V
建议的控制电压调节范围+0.25 V 至 +1.0 V
[阴极] 辐射灵敏度典型值50 mA/W
[阳极] 辐射灵敏度典型值200 V/nW
[阳极] 输出电压取决于 PMT 暗电流典型值0.5 mV
[阳极] 输出电压取决于 PMT 暗电流最大值5 mV
电流至电压转换系数1 V/uA
输出偏移电压典型值+/-3 mV
波纹噪声（峰间）最大值0.8 mV
建立时间最大值10 s
工作环境温度+5°C 至 +50°C
储存温度-20°C 至 +50°C
重量115 g

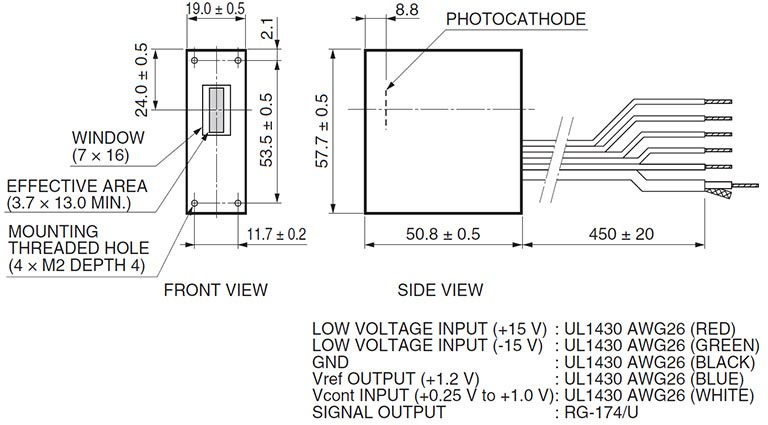

外形尺寸图
