HAMAMATSU 滨松 C15606-102P ORCA-Lightning X X 射线 sCMOS 相机

C15606-102P 是一款高灵敏度 X 射线 sCMOS 相机，其视野约为滨松传统型号的两倍。它既能实现 1200 万像素的高分辨率，又能实现 121 帧/秒的高读出速度，使成像速度比过去捕获的速度更快，视野广，分辨率高。

详情

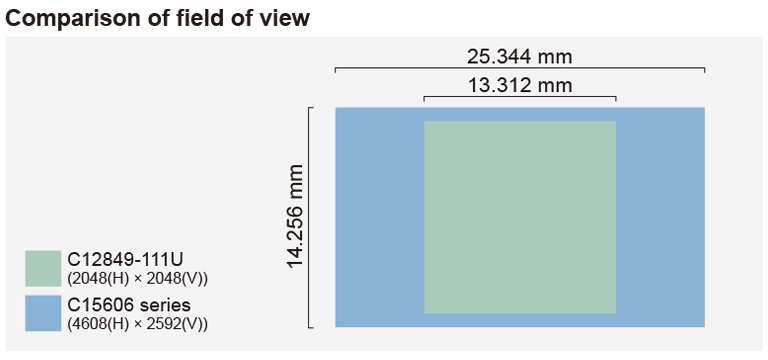

采用大型面阵传感器

采用 25.344 mm×14.256 mm 的大型面阵传感器，实现约是传统型号 C12849-111U 的两倍的视野。

凭借 1200 万像素的高分辨率，可实现宽视野成像。

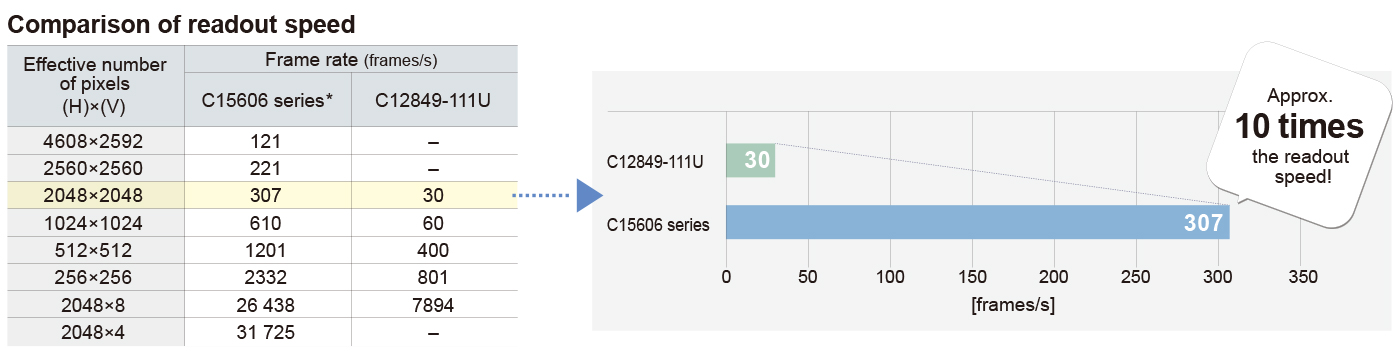

实现高速成像

在保持与 C12849-111U 相同水平的读出噪声的同时，与相同像素数相比，它以大约 10 倍的读出速度实现了高速成像。

它可以捕捉过去无法完全捕捉的高速现象。

* 标准最大阱容模式

用途

X 射线 Micro CT
高分辨率 X 射线成像
X 射线衍射
XAFS

软件

通过我们的软件提供的界面，可访问我们所有精心设计的相机功能，从简单的设置曝光到为多维实验编排复杂的触发。

详细参数

类型编号	C15606-102P
成像设备	科学 CMOS 图像传感器
有效像素数	4608 (H) × 2592 (V)
细胞大小	5.5 μm (H) × 5.5 μm (V)
有效面积	25.344 mm (H) × 14.256 mm (V)
闪烁体	GOS(P43) 20 μm
FOP	1:1
最大阱容	标准最大阱容模式：1000 个电子（典型值）高最大阱容模式：38,000 个电子（典型值）
读出速度	标准最大阱容模式：121 帧/秒（在全像素扫描模式下）高最大阱容模式：30 帧/秒（在全像素扫描模式下）
读出噪声	标准最大阱容模式：2.2 个电子 rms（典型值）高最大阱容模式：3.0 个电子 rms（典型值）
曝光时间	标准最大阱容模式：6.304 μs 至 1 s ^*1 高最大阱容模式：50.432 μs 至 1 s
冷却方法	风冷（珀耳帖制冷 + 强制风冷），水冷
冷却温度	风冷（环境温度：+25 ̊C）：+30 ̊C 水冷（水温：+25 ̊C）：+30 ̊C
暗电流	风冷（冷却温度：+30 ̊C）：20 个电子/像素/秒（典型值）
动态范围	标准最大阱容模式：550:1（典型值） ^2 高最大阱容模式：15,000:1（典型值） ^2
子阵列	是
像素合并	2×2、4×4
外部触发器输入模式	边缘触发、电平触发、同步读出触发、全局复位边缘触发、全局复位电平触发、启动触发
触发输出	全局曝光定时输出、可编程定时输出、触发就绪输出、高输出、低输出
接口	CoaXPress (Quad CXP-6)
最大管电压	25 kV 至 70 kV
AD 转换器	标准最大阱容模式：12 位高最大阱容模式：16 位
电源	AC100 V 至 AC240 V，50 Hz/60 Hz
用电功耗	约 200 VA
操作环境温度	+15 ̊C 至 +29 ̊C ^*3
存储环境温度	-10 ̊C 至 +50 ̊C
操作环境湿度	30% 至 60% 强制风冷（无冷凝）^*3
存储环境湿度	最高 80%（无冷凝）
