HAMAMATSU 滨松 C15440-20UP ORCA-Fusion BT 数字 CMOS 相机

看看您错过了什么 ORCA-Fusion BT 相机是科学 CMOS (sCMOS) 性能的巅峰之作。规格不折不扣：超低读出噪声、媲美 CCD 的均匀性、快速帧速率和背照式实现的高 QE。但 ORCA-Fusion BT 的优点在于，这种卓越的光子检测和采集组合能够带来什么功能。查看最暗淡的信号，从最少的光子中获取视觉上令人惊叹的高 S/N 图像，捕获以前未解决的时间事件，并自信地执行计算方法。ORCA-Fusion BT 相机使实验化繁为简，使以前不可能进行的实验变得可能。

详情

ORCA-Fusion BT 对比其他 BT CMOS 相机的优势

行业领先的独家 BT sCMOS 性能，具有值得信赖的滨松质量和可靠性

极低读出噪声

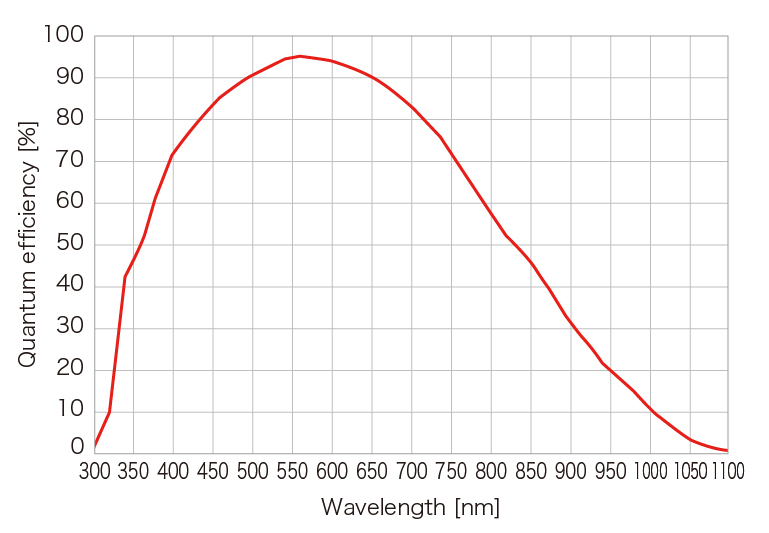

高 QE，宽波长范围
媲美 CCD 的均匀性；最低高读出噪声像素
高动态范围
3 种读出速度
光片读出模式
530 万像素
USB 3.0 和高速 CoaXPress 接口

ORCA-Fusion BT 对比 EM-CCD 相机的优势

一款实用且功能强大的替代产品，可完美替代昂贵的 EM-CCD，具有出色的灵敏度、速度和通用性

分辨率
像素合并通用性
无放大或过剩噪声
高动态范围
大视野

用途

宽视野荧光显微镜
延时成像
转盘共焦显微镜
光片显微镜
超高分辨率精确定位
基因编码电压成像
光遗传学
单分子跟踪
计算成像
量子计算

通过低光激发进行延时活细胞成像

样品：H9c2，物镜：Apo TIRF 60XC (NA1.49)，ND：8，间隔：15 秒

细胞核

c15440-20up 应用示例 1

细胞核：
HCS NuclearMask 染色剂/曝光 20 ms

线粒体

c15440-20up 应用示例 3

线粒体：
MitoTracker/曝光 500 ms

薄膜

c15440-20up 应用示例 2

薄膜：
CellMask 血浆膜染色剂/曝光 500 ms

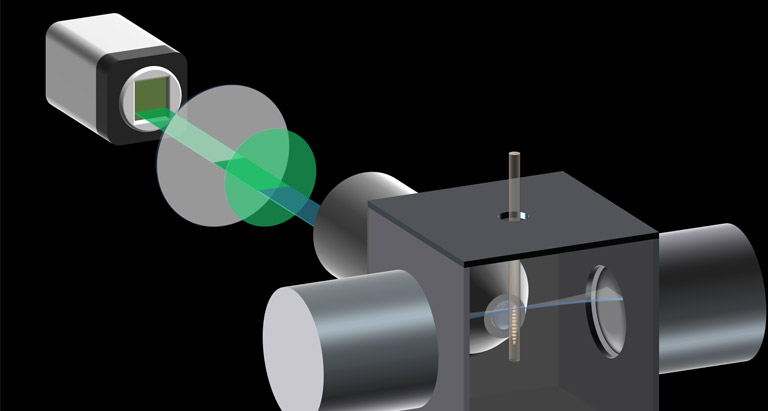

光片读出模式 [专利]

“光片读出模式”是滨松 sCMOS 相机的独特专利功能，可提高光片显微镜中的信噪比。
有关光片读出模式原理和特点的更多信息，请参阅下面的详细信息。

What is Lightsheet Readout Mode?

出版物

ORCA-Fusion BT

PC 建议

随着 ORCA-Fusion BT 的推出，用户现在能够以每秒 89 帧的速度将 500 万像素的图像流式传输到他们的计算机。通过使用 ORCA-Fusion BT PC 建议列出的指南，可以满足计算机对高数据率的建议。

软件

通过我们的软件提供的界面，可访问我们所有精心设计的相机功能，从简单的设置曝光到为多维实验编排复杂的触发。

详细参数

产品编号	C15440-20UP
成像设备	科学 CMOS 图像传感器
有效像素数	2304 (H) × 2304 (V)
像素尺寸	6.5 μm × 6.5 μm
有效面积	14.976 mm (H) × 14.976 mm (V)
最大阱容	15,000 个电子 ^*1
读出速度	快速扫描，全分辨率，CoaXPress：89.1 帧/秒快速扫描，全分辨率，USB 3.0：31.6 帧/秒（16 位），42.2 帧/秒（12 位），63.3 帧/秒（8 位）标准扫描，全分辨率，CoaXPress：23.2 帧/秒标准扫描，全分辨率，USB 3.0：23.2 帧/秒超静音扫描，全分辨率，CoaXPress：5.42 帧/秒超静音扫描，全分辨率，USB 3.0：5.42 帧/秒
读出噪声	快速扫描：1.6 个电子 rms^1 标准扫描：1.0 个电子 rms^1 超静音扫描：0.7 个电子 rms^*1
曝光时间	快速扫描：17 μs 至 10 s 标准扫描：65 μs 至 10 s 超静音扫描：280 μs 至 10 s
冷却方法	珀耳帖制冷
冷却温度	强制风冷（环境温度：+25 ̊C）：−8 ˚C 水冷（水温：+25 ˚C）：−8 ˚C 水冷（最大制冷（环境温度：+20 ˚C，水温：+20 ˚C））：低于 −15 ˚C
暗电流	1.0 个电子/像素/秒（冷却温度：-8 ˚C，环境温度：+25 ˚C）^13 1.0 个电子/像素/秒（冷却温度：-8 ˚C，水温：+25 ˚C）^13 0.7 个电子/像素/秒（冷却温度：低于 -15 ̊C，环境温度：+20 ˚C，水温：+20 ̊C）^13
动态范围	21 400:1^12*4
外部触发模式	边缘、电平、同步读出、开始、全局复位边缘、全局复位电平、可编程
外部触发信号路由	SMA
外部触发延迟功能	0 μs 至 10 s（1 μs 步长）
触发输出	全局曝光定时输出、触发就绪输出、低输出、高输出、3 个可编程定时输出
外部信号输出路由	SMA
接口	CoaXPress（双 CXP-6）和 USB 3.0 Super Speed^*5
AD 转换器	16 位、12 位、8 位
透镜接口	C 型接口（标准），F 型接口 (C15440-20UP01)
电源	交流 100 V 至交流 240 V，50 Hz/60 Hz
用电功耗	约 155 VA
操作环境温度	0 ̊C 至 +40 ̊C
存储环境温度	-10 ℃ 到 +50 ℃
操作环境湿度	30% 至 80%（无冷凝）
存储环境湿度	90% 或更低（无冷凝）
