产品概述

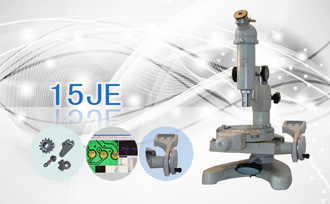

15JE数显式测量显微镜是光学计量仪器之一，其测量工作台可沿X、Y向移动，并绕垂轴旋转，X、Y向的移动距离可从数显读数装置上读取，旋转角度通过度盘和游标读取，仪器结构简单，操作方便，适用范围极广。总放大倍数：25X-100X
主要用途：
1、直角坐标中测定长度，例如测定孔距，基面距离，刻线宽度，键槽宽度，狭缝宽度，内、外圆直径等等。
2、转动度盘测定角度，例如对刻度盘，样板、量规，钻孔模板及几何形状复杂的零件进行角度测量。
3、用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。

规格参数

一、光学系统参数：

01目镜10X 带十字尺 焦距：25.00mm
02物镜2.5X/0.08 焦距：43.40mm10X/0.25 焦距：17.13mm
03显微镜放大倍数25X100X
04工作距离58.84mm7.81mm
05视场直径5.60mm1.40mm

二、其他参数：


测量工作台读数装置主要规格
01X—轴移动测量范围50mm
02Y—轴移动测量范围                 13mm
03工作台数显读数装置分度值 0.001mm
04测量台转动范围不限
05圆工作台角度测量范围0° -360 °
06圆工作台分度值    1°
07 圆工作台游标分度值  6′
测量精度
01仪器示值误差±(5+L/15)μm  L—被测件长度（mm）
02仪器示值误差包括测量误差与仪器系统误差。
03测量地点温度变化（20°C±3°C）
仪器主要尺寸
01测量台与物镜之间最大距离80mm
02测量工作台直径120mm
03仪器外形尺寸  （长×宽×高）284×263×332mm
04仪器重量                                         约11.0㎏
