长距离管道检测

IPLEX GAir长距离视频内窥镜拥有可操控性和明亮视野等优势，支持您快速抵达远距离目标并识别缺陷。

• 轻松操控通过复杂的管道：引导头减少了摩擦，并可轻松通过管道间的连接处，而通用推杆适配器则可以使引导头在管道内和弯管处顺畅通行
• 定位准确的弯曲功能，不受长度限制：气动弯曲功能与集成空气压缩机支持精细控制，而渐变柔性管的插入管刚柔兼备，可轻松操控
• 了解缺陷位置：无论内窥镜的方向如何，重力传感器会自动旋转实时画面，而插入长度指示器允许您跟踪插入管的位置

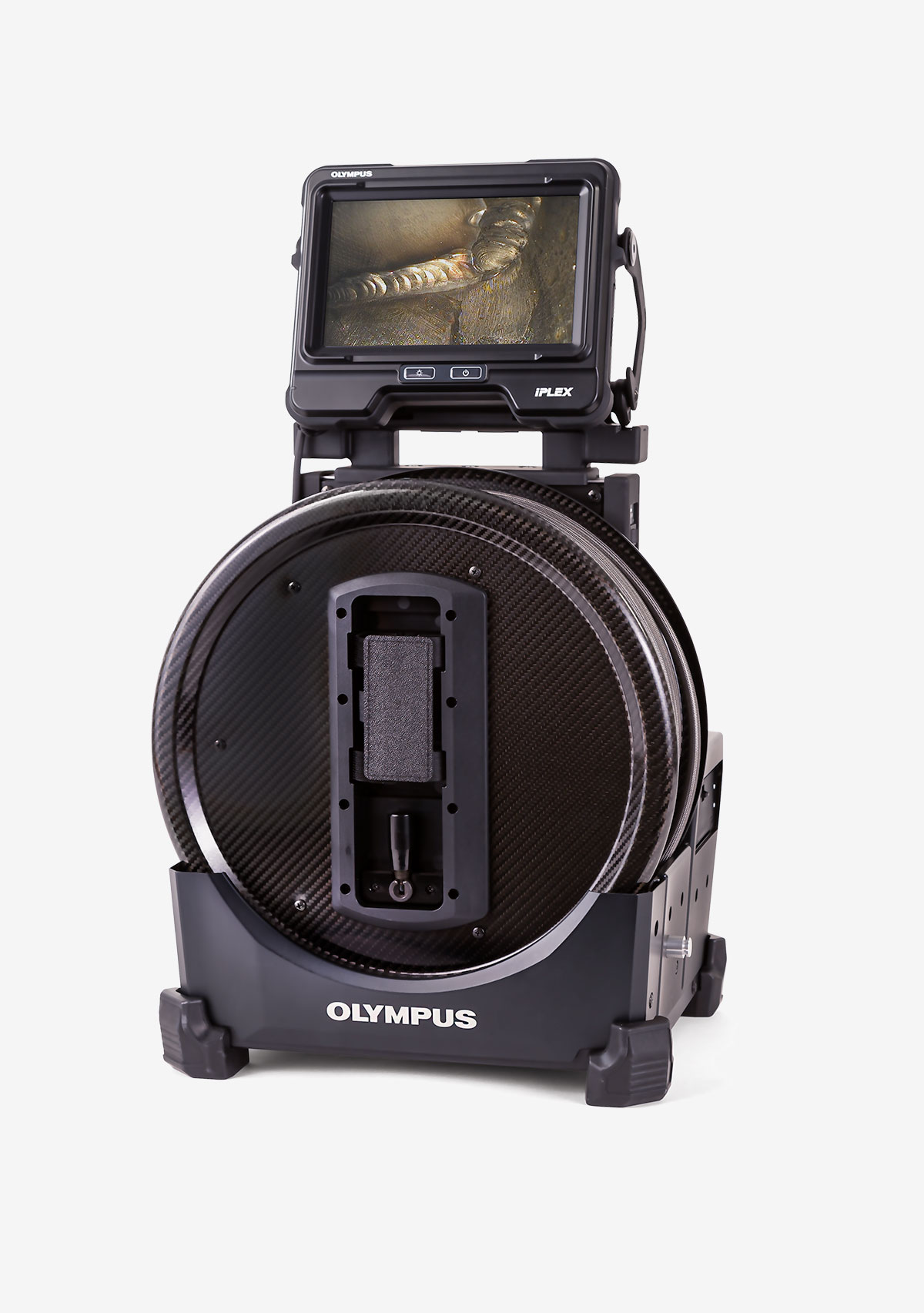

便捷长距离视频内窥镜的特点

• 内窥镜快速更换：防水的内窥镜单元无需专用工具即可更换
• 舒适的观测角度：您可随心所欲地放置可分离的LCD屏幕
• 轻松携带：紧凑的轮式便携箱可轻松移动 - 无论何时您需要检测，轮子都可锁定以保持设备的静止

• 高级内窥镜检测工具 IPLEX系列产品内置高质量图像传感器，以亮度和高级图像处理功能而著称，而IPLEX GAir长距离视频内窥镜能让您在检测过程中观察到更多信息。 超亮照明灯：强大的LED灯可照亮很大的空间，且没有其他长距离视频内窥镜常见的亮度衰减问题 自动亮度调节：PulsarPic处理器可主动调节亮度以提供一致且正确的亮度等级 更大管道检测面积：220度鱼眼光学探针适配器可同时显示侧壁与前方画面 实时失真校正：视频内窥镜可在相当于120°、180°和220°的视野下显示经过失真校正的画面 更大空间内更加清晰的画面：长曝光模式提高了较大空间内检出问题的可能性 含油环境中仍保持高效：防油的光学适配器可排出聚集在前端的油液，从而让您看到更清晰的画面，无需拔出插入管来清洁镜头

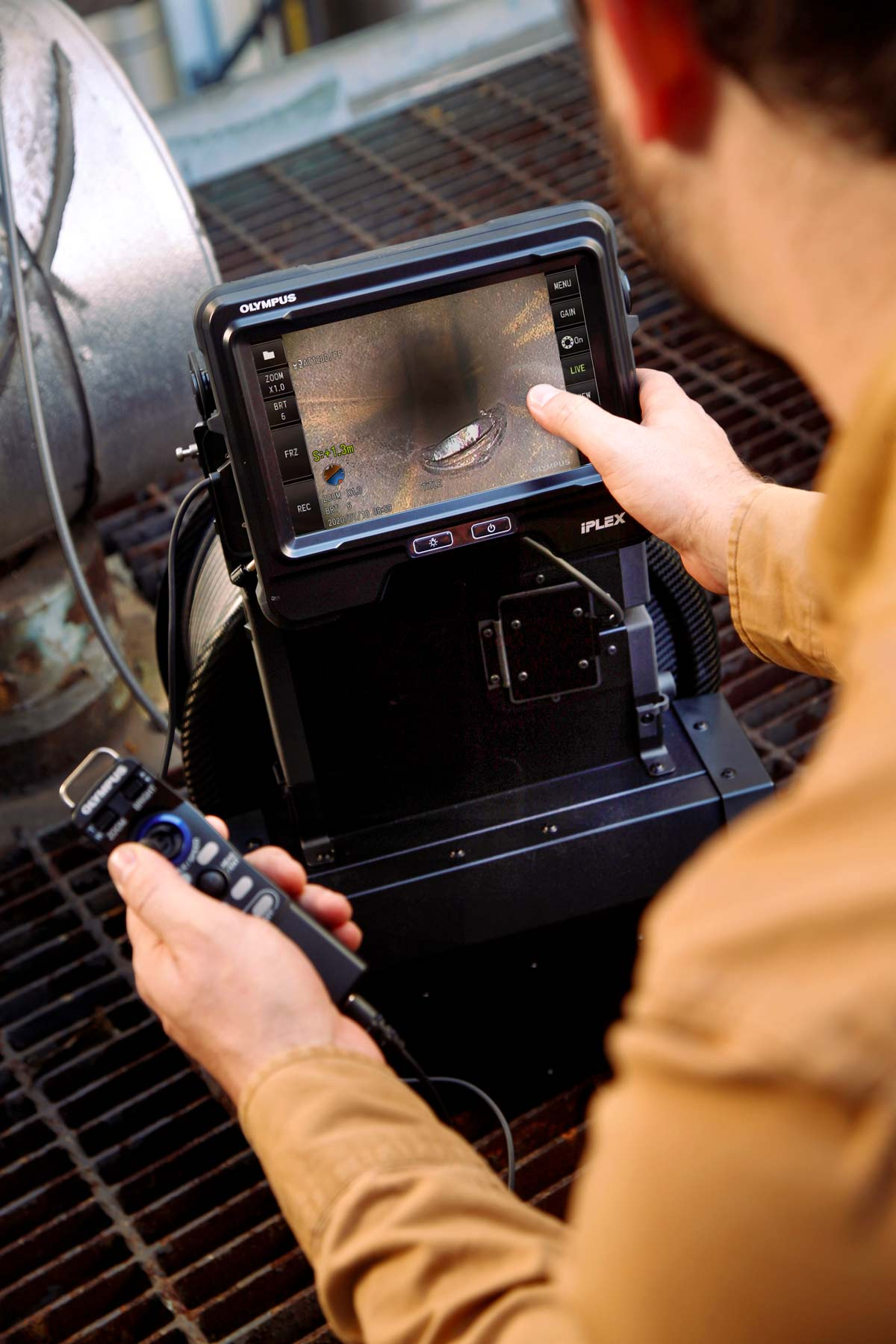

  危险管道检测 如果您需要目视检测核电站内部等危险或有害区域，IPLEX GAir长距离视频内窥镜可帮助您从更远处安全地观察目标。 远程控制：如果选配转发器，远程控制器可支持您在最远100米外遥控操作视频内窥镜 远程报警：远程控制器会以振动方式提醒您可能导致视频内窥镜损坏的情况，例如拔出仍处于弯曲状态的插入管 LCD屏幕最远放置在5米外：可选配的延长电缆允许您将LCD显示屏放置在远离主设备的位置 无线图像共享：USB无线局域网适配器允许您与同事分享实时画面* *使用推荐的第三方USB无线适配器

• 插入管单元

  型号		IV98200GA	IV98300GA
  插入管	插入管直径	Φ 8.5 mm
  	插入管长度	20.0 m （65.6 ft）	30 m（98.4 ft）
  	外部	高耐磨钨钢丝编制层
  	插入管柔韧性	柔韧性向远端逐渐增大的Tapered Flex柔性插入管
  光学系统	视场	可通过光学适配器选择
  	观察方向
  照明		LED照明
  弯曲角度控制	弯曲角度（全方向）	90°
  	导向操作	配有内置空气压缩机的气动导向




  主机

  型号		IV9000GA
  外形尺寸(宽 x 高 x 长)		359 mm × 465 mm × 307 mm (14.1 in. × 18.3 in. × 12.1 in.) （不包括突出部分）
  重量（主机）		11.7 kg (25.8 lbs.)
  系统大约重量 (带电池和SDHC卡)		与IV98200GA结合使用时：15.3公斤 (33.7磅)	与IV98300GA结合使用时：16.4 kg (36.2 lb)
  LCD显示器		8英寸防日光LCD，电容式触摸屏，5级可调LCD背光
  视频输出		A型HDMI 1.4
  耳机（麦克风输入/音频输出）		?3.5毫米迷你插头CTIA
  USB连接器		A型连接器，版本2.0标准 可以连接到USB无线LAN适配器（推荐）或远程控制单元（选配）
  电源		锂离子电池：16 V标准电压, 约180分钟使用时间 100 V至240 V, 50/60 Hz (使用随机提供的交流适配器) 外部电池（配有8枚D型镍氢电池）：9.6 V
  记录介质	常规	SDHC（附带SDHC或使用推荐Class 10 microSDHC）
  	恒定视频	microSDHC（使用推荐Class 10 microSDHC）
  图像调整	变焦功能	数码无缝变焦（最大5倍）
  	增益控制	4级可调增益控制（手动、自动、WiDER1、WiDER2）
  	动态降噪	可提供
  	锐度控制	4级可调锐度控制
  	饱和度控制	3种模式可调色彩饱和度控制（单色，自然，鲜艳）
  	标题文本选项	可显示30字符
  	注释文本选项	可显示30字符标题，标记，自由绘图
  	图像显示功能	实时图像可以左右翻转、上下翻转以及旋转180度
  	重力指示器	根据插入管硬末端的方向显示重力指示
  	插入管长度指示器	根据滚筒旋转指示插入长度；插入长度可以在任意位置标记
  	实时图像定位	根据插入管朝向不同，实时图像的旋转显示可与LCD显示屏下方所显示的重力方向保持一致。
  	屏幕显示	显示内容可旋转180度
  静态图像记录	分辨率	H640 × V480 (pixels)
  	记录格式	压缩JPEG格式
  视频录制	分辨率	H640 × V480 (pixels)
  	记录格式	MPEG 4 AVC/H.264 符合baseline profile；兼容Windows Media Player 12
  无线LAN		直接连接到配有iOS的外部无线设备传输实时图像
  标定测量		根据同一平面上已知测量值确定两点之间的距离




  光学适配器参数

  		AT120D/NF-IV98GA	AT120D/FF-IV98GA	AT120S/NF-IV98GA	AT120S/FF-IV98GA	AT220D-IV98GA
  光学系统	视场	120°	120°	120°	120°	220°
  	观察方向	前向	前向	侧向	侧向	前向
  	景深*1	4至190 mm	25至∞ mm	1至25 mm	6至∞ mm	1至∞ mm
  硬末端	外径*2	φ8.5 mm	φ8.5 mm	φ8.5 mm	φ8.5 mm	φ10 mm
  	硬末端*3	26.4 mm	26.4 mm	33.3 mm	33.3 mm	27.4 mm


  *1.指示最佳焦距观察距离。
  *2.适配器安装在插入管上时可插入?8.5毫米或?10毫米的孔中。
  *3.表示安装时插入管末端刚性部分的长度。

  工作环境

  工作温度	插入管	空气中：-25°C至100°C（-13°F至212°F） 水中：10°C到30°C（50°F到86°F）
  	其他部件	空气中：-15°C至48°C（5°F至118.4°F）（使用锂离子电池时） 空气中：0°C至40°C（32°F至104°F）（使用AC电源适配器时）
  相对湿度	所有部件	15至90 % (相对湿度)
  抗液性	所有部件	在接触机油、轻油或5%盐水溶液的环境下可以工作。
  防水	插入管	安装观察末端适配器可在水下使用。 深度相当于30 m（98.4 ft）
  	其他部件	不防尘、不防水以及不防滴
