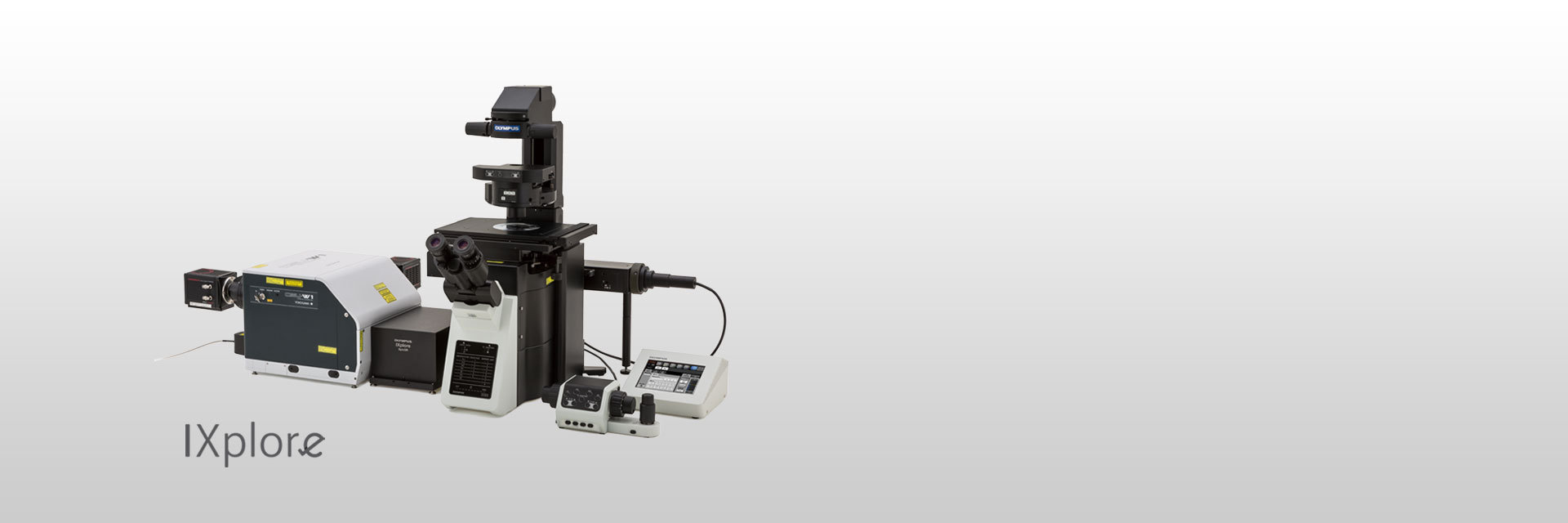

EVIDENT 奥林巴斯 IXplore SpinSR 超分辨显微镜系统

详情

适用于所有活细胞样本的共聚焦超分辨系统

IXplore SpinSR 显微镜系统，专为快速三维超分辨成像和活细胞长时间观察设计，无需特殊标记手段即可实现低至120nm的XY分辨率。

超高分辨成像

通过转盘共聚焦技术和奥林巴斯超高分辨率技术 (OSR)，可以实现低至120 nm分辨率的超分辨成像。

_{*图像：Hela 细胞的应力纤维：对抗体进行了染色，肌动蛋白：Phalloidin-Alexa488（绿色）；肌球蛋白重链：Alexa 568（红色）。图像提供方：Keiju Kamijo 博士，东北药科大学医学院解剖和细胞生物学系}

活细胞成像

通过转盘共聚焦快速成像和快速超高分辨率处理可实现样本超分辨图像的即时显示。快速低光毒性成像，更有利于活体样品的长时间观察。

视频：HeLa 细胞中延伸微管顶部的 GFP-EB3。^*1
_{图像提供方：Kaoru Katoh 博士，日本国立产业技术综合研究所生物医学研究所}

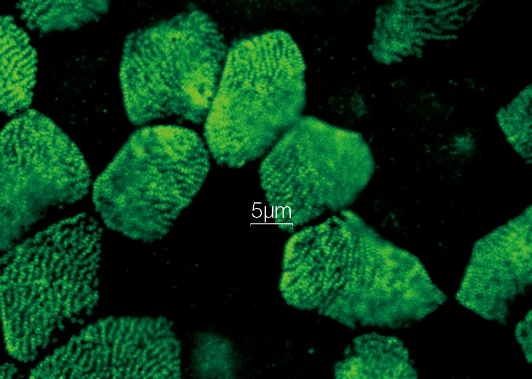

宽场	多种成像模式用户可在 3 种成像模式（宽场、共聚焦和超高分辨）之间轻松切换。 _{*图像：基体上半部分纤毛的 Odf2 染色 (Alexa Fluor 488) 。图像提供方：Hatsuho Kanoh、Elisa Herawati、Sachiko Tsukita 博士。大阪大学前沿生物科学研究生院和医学研究生院。}

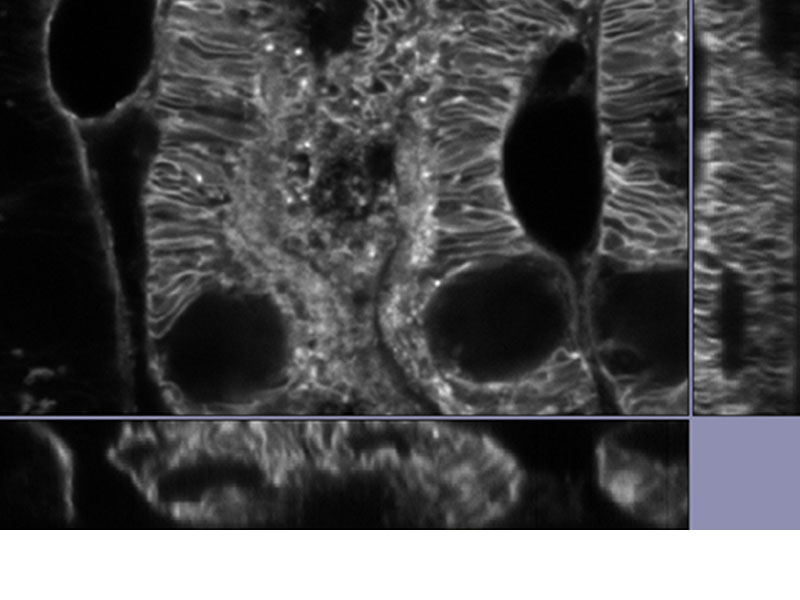

更深层的三维成像 IXplore SpinSR共聚焦超高分辨系统配合硅油系列物镜，实现更深、更亮、更高分辨的三维成像，可以观察到样品从表面到内部深处的精细显微结构。	神经元的三维延时图像：小鼠原代神经元与星形胶质细胞共同培养了2周后，由EGFP标记的延时图像。可以轻松地辨别未成熟脊柱（黄色箭头）和成熟脊柱（蓝色箭头）之间的差异，并发现随着时间的推移而发生的形态变化。 3D图像的采集使用了每帧500 ms的曝光时间，Z轴上的步进距离为0.15 um，共41层图。每2分钟采集一次图像，采集持续1小时。由FV31S-DT显示的3D图像。 _{图像数据由Yuji Ikegaya博士提供，化学药理学实验室，药物学研究生院，东京大学。}

更深层的三维成像

IXplore SpinSR共聚焦超高分辨系统配合硅油系列物镜，实现更深、更亮、更高分辨的三维成像，可以观察到样品从表面到内部深处的精细显微结构。

神经元的三维延时图像：
小鼠原代神经元与星形胶质细胞共同培养了2周后，由EGFP标记的延时图像。可以轻松地辨别未成熟脊柱（黄色箭头）和成熟脊柱（蓝色箭头）之间的差异，并发现随着时间的推移而发生的形态变化。
3D图像的采集使用了每帧500 ms的曝光时间，Z轴上的步进距离为0.15 um，共41层图。每2分钟采集一次图像，采集持续1小时。由FV31S-DT显示的3D图像。

_{图像数据由Yuji Ikegaya博士提供，
化学药理学实验室，药物学研究生院，东京大学。}

.,	更清晰的图像超分辨成像结合奥林巴斯TruSight反卷积算法，可以获得更清晰的图像。

简单易用

无需特殊染料标记，即可获得多色超分辨成像

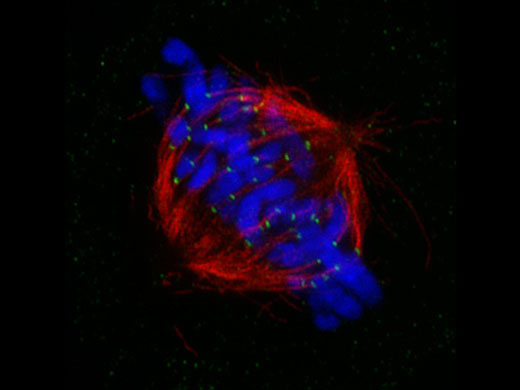

中期细胞的有丝分裂纺锤体

中期细胞的有丝分裂纺锤体^*1

_{对人类宫颈癌 HeLa 细胞进行了固定并分别用 α-微管蛋白（微管，红色）和 Hec1（动粒，绿色）进行了染色。使用 DAPI（染色体，蓝色）对 DNA 进行了染色。与微管产生交互的染色体会通过染色体着丝粒上组成的动粒产生有丝分裂纺锤体。
图像提供方：Masanori Ikeda 和 Kozo Tanaka，加龄医学研究所分子肿瘤学部门}

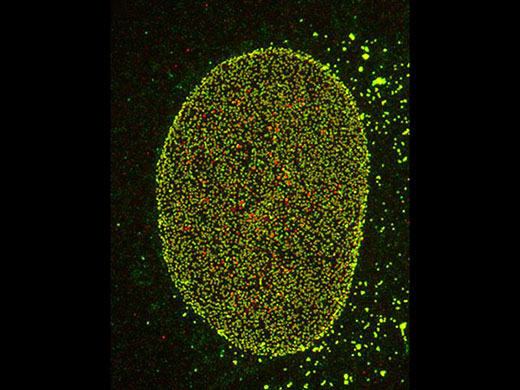

Hela 细胞的核孔复合物

_{Nup153（Alexa488：绿色），Nup62（Alexa555：红色）
图像提供方：Hidetaka Kosako，德岛大学藤井纪念医学科学中心}

显微镜镜架			IX83P2ZF
Observation Method	Super Resolution		✓
	Confocal		✓
观察方法	荧光（蓝/绿光激发）		✓
	荧光（紫外光激发）		✓
	微分干涉		✓
	相衬		✓
	明场		✓
物镜转轮	电动		✓
聚焦	电动		✓
	Z 轴防漂移补偿系统		✓
目镜观察筒	宽视场（FN22）	倾斜式双目镜筒	✓
光源	透射柯勒照明器	LED灯	✓
	透射光源	卤素灯	✓
	荧光光源	100 W汞灯	✓
		导光照明	✓
Fluorescence Mirror Turret	Motorized (8 position)		✓
载物台	电动		Contact your local sales representative to hear about motorized stage options
	机械的	IX3-SVR带右手柄机械载物台	X: 114 mm, Y: 75 mm
		IX3-SVL Mechanical Stage with Left Short Handle	X: 114 mm, Y: 75 mm
聚光镜	电动	万能聚光镜	W.D. 27 mm, NA 0.55, motorized aperture and polarizer
	手动	万能聚光镜	NA 0.55/ W.D. 27 mm
		超长工作距离聚光镜	NA 0.3/ W.D. 73.3 mm
共聚焦扫描振镜			CSU-W1
超分辨率处理			Olympus super resolution (OSR) filter
配件			Remote correction collar controller (IX3-RCC) Real time controller (U-RTCE) Incubation housing
外形尺寸 (长 x 宽 x 高)			323 (W) x 475 (D) x 706 (H) mm (IX83 microscope frame)
重量			Approx. 47kg (IX83P2ZF)
