EVIDENT 奥林巴斯 IPLEX GT 内窥镜与管道镜
|
|
观看视频 |

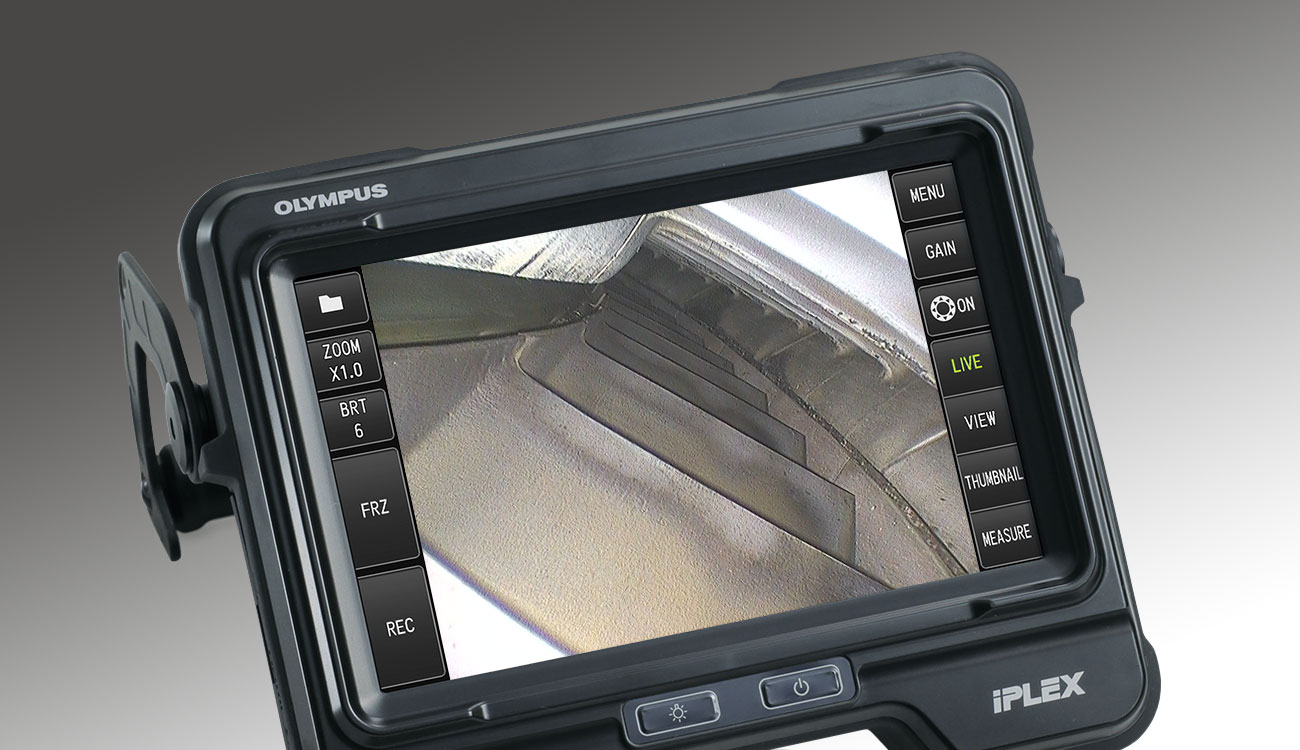

 查看差异色彩艳丽的8英寸LCD显示器显示清晰明亮的图像，帮助您更快地发现缺陷 |

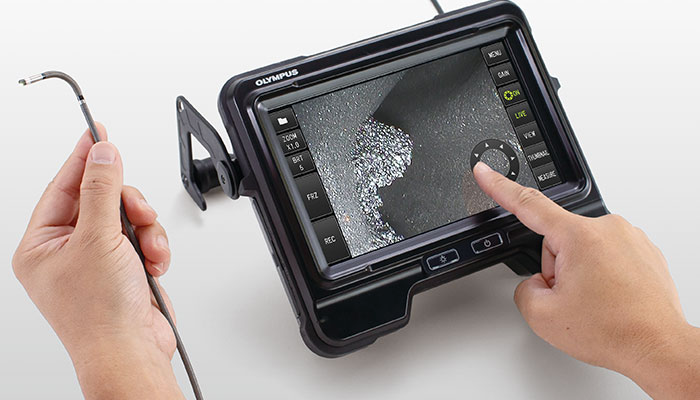

轻触即可精确移动反应灵敏的TrueFeel弯曲功能使您能够以精确的动作控制内窥镜的端部，这样您就可以快速导航到目标区域，并通过自锁功能保持在一个位置。 在长时间工作时，轻触控制按钮有助于降低疲劳感。 |
便捷的控制超大的显示器提供了足够的空间来显示检测的图像和快捷控制按钮。大多数功能都可以通过触摸屏来控制，包括弯曲功能。如果您想用全屏查看图像，可使用控制器上的热键控制最重要的功能。 |
 创新性的成像提升检测效率 |
明亮的照明IPLEX GX/GT工业视频内窥镜的LED光源亮度比其前一型号(IPLEX RX)高30%，便于在宽阔的空间内进行检测。 |
|
|---|

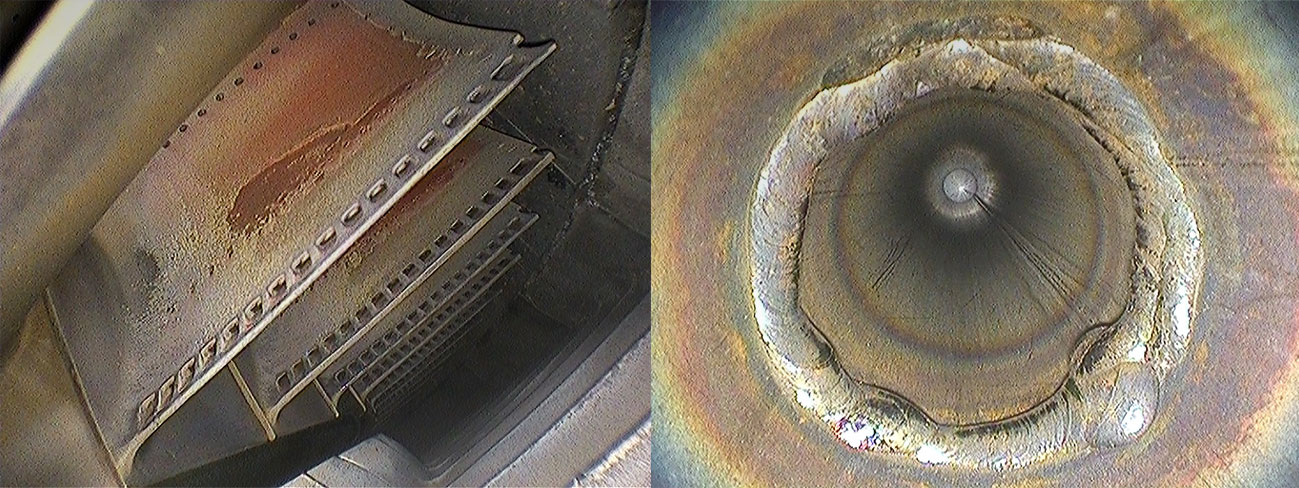

| 清晰的图像工业视频内窥镜采用的降噪算法有助于定位暗区的问题和缺陷。 |
|---|
流畅的60 fps视频利用工业视频内窥镜的高帧率采集流畅的视频。如果录制的是移动对象，可以获得无卡顿的清晰视频 |
|
|---|

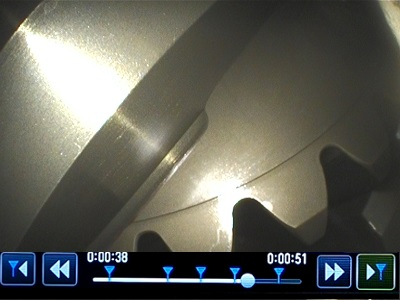

书签 | 智能视频录制同时录制静态图像和视频 书签 视频黑匣子* |
|---|
强大的测量功能触手可及工业视频内窥镜标配标量测量功能，可使用参考缺陷来测量对象尺寸。如需更高级的功能，可升级至立体测量功能选项，使用精确的三维坐标来测量对象尺寸。 |

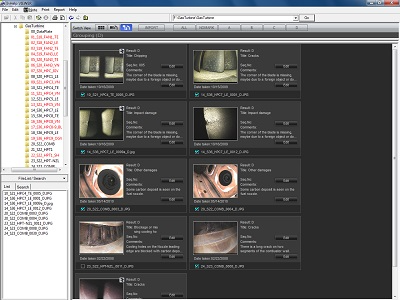

| 几分钟内即可创建报告InHelp检测辅助软件简化了从检测到报告生成的整个过程，极大地提高了工作效率。
|
|---|
其他功能
|
基本功能
内窥镜设备
| 型号 | IV9420G | IV9435G | IV9620G | IV9635G | IV9675G | IV96100G | |
| 插入管 | 内窥镜直径 | Φ4.0 mm | Φ6.0 mm | ||||
| 内窥镜长度 | 2.0 m | 3.5 m | 2.0 m | 3.5 m | 7.5 m | 10.0 m | |
| 外层护套 | 耐用持久的钨丝编织护套 | ||||||
| 管道灵活性 | 均匀的刚度 | 锥形柔性管，越往硬末端，越灵活 | |||||
| 温度传感器 | 双重高温预警指示器 | ||||||
| 弯曲部位 | 弯曲角度 上/下/右/左 | 130° | 150° | 120° | 110° | ||
| 弯曲操作 | 使用触摸屏菜单实现TrueFeel电子内窥镜端部弯曲功能/精细模式弯曲控制 | ||||||
| 近似重量 | 0.99 kg | 1.05 kg | 1.06 kg | 1.17 kg | 1.47 kg | 1.66 kg | |
| 尺寸（宽 × 深 × 高） | 97 mm× 188 mm × 158 mm（不包括突出部件） | ||||||
| 照明 | LED照明 | ||||||
基础设备
| 型号 | IPLEX GX (IV9000G) | IPLEX GT (IV9000G) | |||||
| 重量（含电池） | 1.77 kg | ||||||
| 尺寸（宽 × 深 × 高） | 241 mm × 190 mm × 70 mm（不包括突出部件） | ||||||
| 手提箱尺寸 | 375 mm × 525 mm × 243 mm（大多数航空公司的托运行李尺寸） | ||||||
| 显示屏 | 8英寸日光视野WVGA LCD屏，配备电容触摸屏，5级可调式LCD背光 | ||||||
| 电源 | 交流电源 | 100 V至240 V，50/60 Hz（随附交流电适配器） | |||||
| 电池 | 额定约10.8 V（随附电池） 电池工作时间：约150分钟 | ||||||
| 视频输出标准 | HDMI | Type A HDMI 1.4 | |||||
| 耳机（麦克风输入/音频输出） | Φ3.5 mm迷你插头CTIA | ||||||
| 无线视频直播 | 使用推荐的USB无线局域网转接卡，将其连接到A型USB接口；可在iOS设备上使用IPLEX图像共享应用程序 | ||||||
| 无线文件传输 | 将推荐的USB无线局域网转接卡连接到A型USB接口；适用于使用IPLEX桌面应用程序的个人电脑 | ||||||
| 内窥镜设备互换性 | 可用于所有内窥镜型号组合 | 可用于同一内窥镜型号之间 | |||||
软件功能
| 图像特征 | 5倍数码变焦，16级亮度控制 | ||||||
| 增益控制 | 4级可调式增益控制 （手动、自动、Wider1、Wider2） | 自动 | |||||
| 动态降噪 | 可用 | - | |||||
| 清晰度控制 | 4档可调清晰度控制 | - | |||||
| 饱和度控制 | 3种模式图像色彩饱和度可调式控制 （单色调、自然色调、鲜艳色调） | - | |||||
| 显示文本选项 | 30个字符的标题显示 | ||||||
| 注释文本选项 | 可显示30个字符的标题、标记、自由绘图 | - | |||||
| 图像显示功能 | 实时图像可左右翻转、上下翻转和旋转180度 | ||||||
记录管理功能
| 记录介质 | 正常 | SDHC（使用提供的SDHC） | |||||
| 视频黑匣子 | microSDHC（使用推荐部件；*将视频黑匣子功能设置为“开”） | - | |||||
| 内存 | 可用（仅记录静态图像） | - | |||||
| 叠加 | 变焦、亮度、日期/时间、标题、光学镜头适配器、奥林巴斯徽标和系统设置 | ||||||
| 缩微图显示 | 记录图像可通过缩微图形式显示 | ||||||
| 静止图像记录 | 分辨率 | H768 × V576（像素） | |||||
| 记录格式 | 压缩JPEG格式 | ||||||
| 视频记录 | 分辨率 | H768 × V576（像素） | |||||
| 记录格式 | MPEG 4 AVC/H.264 符合基准配置文件；兼容Windows Media Player 12 | ||||||
| 帧率 | 60 fps / 30 fps | ||||||
测量功能
| 标量测量 | 利用参考长度测量对象长度 | ||||||
立体测量功能
| 距离 | 两点之间的距离1 | - | |||||
| 点到线 | 一个点与用户定义的线之间的垂直距离*1 | - | |||||
| 深度 | 一个点与用户定义的平面之间的正交深度/高度距离*1 | - | |||||
| 面积/线 | 多点周长和面积测量*1 | - | |||||
操作环境
| 操作温度 | 插入管 | 在空气中：-25℃至100℃在水中：10℃至30℃ | |||||
| 其他部件 | 在空气中：-10℃至40℃（带电池） | ||||||
| 在空气中：0 ℃至40 ℃（使用交流电源适配器和电池充电） | |||||||
| 相对湿度 | 所有部件 | 15至90% | |||||
| 液体耐受性 | 所有部件 | 可在接触机油、轻油或5%的盐水溶液时正常运行 | |||||
| 防尘和 防水 | 插入管 | 安装观察镜头适配器时，可在水下运行 使用立体测量尖端适配器时无法在水中操作 IV94系列 - 最深相当于3.5 m IV96系列 - 最深相当于10 m | |||||
| 其他部件 | IP65；不能在水下操作（电池盖等必须关闭） | ||||||
MIL-STD认证
通过以下MIL-STD-810G和MIL-STD-461G检测，确认操作环境性能。
不保证在任何条件下无损坏。详情请咨询奥林巴斯销售代表。
| 类型 | 方法 | ||||||
| 振动 | MIL-STD-810G，方法514.7，程序I（一般振动测试） | ||||||
| 冲击 | MIL-STD-810G，方法516.7，程序IV（运输跌落测试） | ||||||
| 防水 | MIL-STD-810G，方法506.6，程序I（降雨和淋雨测试） | ||||||
| 湿度 | MIL-STD-810G，METHOD 507.6，程序II（加重循环） | ||||||
| 盐雾 | MIL-STD-810G，方法509.6 | ||||||
| 沙尘 | MIL-STD-810G，方法510.6，程序I（吹尘测试） | ||||||
| 结冰/冻雨 | MIL-STD-810G，方法521.4 | ||||||
| 爆炸性环境 | MIL-STD-810G，方法511.6，程序I（爆炸性环境中运行测试） | ||||||
| 电磁干扰(EMI) | MIL-STD-461G，RS103甲板上方 | ||||||
光学镜头适配器规格
4.0 mm观测头适配器
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
| 光学系统 | 视场 | 80° | 120° | 120° | 100° | 100° |
| 观察方向 | 前视 | 侧视 | ||||
| 景深*2 | 35 ～ ∞ mm | 2 ～ 200 mm | 17 ～ ∞ mm | 2 ～ 15 mm | 8 ～ ∞ mm | |
| 硬末端 | 外径*3 | Φ4.0 mm | ||||
| 硬末端*4 | 19.0 mm | 21.7 mm | ||||
| 清除油污 | 可用 | ー | ||||
6.0 mm观测头适配器
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
| 光学系统 | 视场 | 40° | 80° | 80° | 120° | 120° |
| 观察方向 | 前视 | |||||
| 景深*2 | 200 ～ ∞ mm | 9 ～ ∞ mm | 35 ～ ∞ mm | 2 ～ 200 mm | 19 ～ ∞ mm | |
| 硬末端 | 外径*3 | Φ6.0 mm | ||||
| 硬末端*4 | 18.4 mm | 18.9 mm | 18.8 mm | 18.9 mm | 18.8 mm | |
| 清除油污 | 可用 | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
| 光学系统 | 视场 | 80° | 120° | 120° | 220° | 100°/100° |
| 观察方向 | 侧视 | 前视 | 前视/侧视 | |||
| 景深*2 | 15 ～ ∞ mm | 1 ～ 25 mm | 3 ～ ∞ mm | 1.6 ～ ∞ mm | 2.0 ～ ∞ mm | |
| 硬末端 | 外径*3 | Φ6.0 mm | Φ8.4 mm | Φ6.0 mm | ||
| 硬末端*4 | 24.2 mm | 21.1 mm | 29.5 mm | |||
| 清除油污 | ー | |||||
立体测量头适配器（4.0 mm和6.0 mm）
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
| 光学系统 | 视场 | 50°/50° | 60°/60° | ||
| 观察方向 | 前视 | 侧视 | 前视 | 侧视 | |
| 景深*2 | 5 ～ ∞ mm | 4 ～ ∞ mm | 5 ～ ∞ mm | 4 ～ ∞ mm | |
| 硬末端 | 外径*3 | Φ4.0 mm | Φ6.0 mm | ||
| 硬末端*4 | 24.3 mm | 28.4 mm | 24.9 mm | 31.3 mm | |
*1.可选功能升级。
*2.表示优化焦距的观察距离。
*3.在工业视频内窥镜上安装适配器时，适配器可插入ø4.0 mm、ø6.0 mm和ø8.4 mm的孔中。
*4.表示在安装了硬末端时，内窥镜硬末端刚性部分的长度。
