HAMAMATSU 滨松 M10306-49 PLP-10 激光二极管头 440 nm

PLP-10 是利用激光二极管 (LD) 的超短脉冲光源。它由一个 LD 头和一个控制器组成。 PLP-10 是测量光电检测器设备响应、光学记录设备特性或寿命测量的理想光源。《M10306-49》・波长：445 nm ・脉波宽度：70 ps ・峰值功率：400 mW ・重复频率：100 MHz（最大值）

详情

详细参数

类型编号	M10306-49
发光波长	445 nm
波长容差	<±10 nm
半谱宽度	<10 nm
脉波宽度	最大值 100 ps 典型值 70 ps
光束发散角*	θ〃11 度（最大值） θ⊥29 度（最大值）
峰值功率（窗口输出）	典型值 400 mW 最小值 200 mW

*使用窗口输出典型值 θ⊥ 测量：带有“小心”标记上表面的激光二极管头的值。

上述值使用 100 MHz 测量。这些值可根据频率进行更改。PLP 头应根据波长和输出形式进行选择，并且可以与控制器 C10196 互换。需要调整控制器的 PLP 头。FC 连接器类型配有 APC 抛光石英光纤（GI 50/ 125，2 m）。

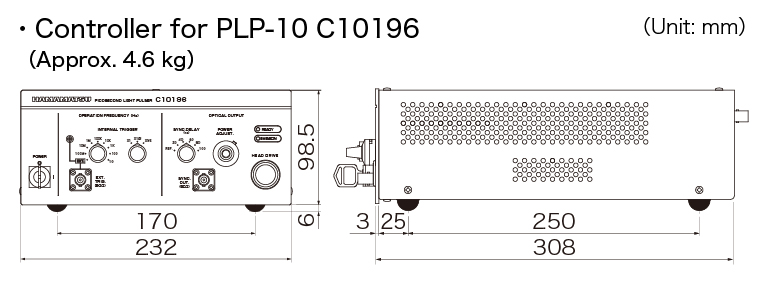

《PLP-10 控制器 C10196》

重复频率：内部触发器	100 MHz、50 MHz、20 MHz、10 MHz、5 MHz、2 MHz、1 MHz、 500 kHz、200 kHz、100 kHz、50 kHz、20 kHz、10 kHz、5 kHz、2 kHz、1 kHz、 500 Hz、200 Hz、100 Hz、50 Hz、20 Hz、10 Hz、5 Hz、2 Hz
重复频率：外部触发器	单发到最大值 50 MHz
外部触发器输入：振幅	- 4 V 至 + 4 V (50 Ω)
外部触发器输入：最小脉波宽度	10 ns
同步触发器输出：振幅（可选）	+ 2 V 至 + 3 V (50 Ω) 或 - 500 mV 至 - 700 mV (50 Ω)（可选）
同步触发器输出：脉波宽度	5 ns ±3 ns
同步触发器输出：时间	光输出之前或之后（可选）
同步触发器输出：延迟时间	基准值 (0 ns)*、 20 ns、40 ns、60 ns、80 ns、100 ns
线路电压	AC 100 V ～ AC 240 V、50 Hz/60 Hz
电源	AC 90 V ～ AC 264 V
用电功耗	约 90 VA
