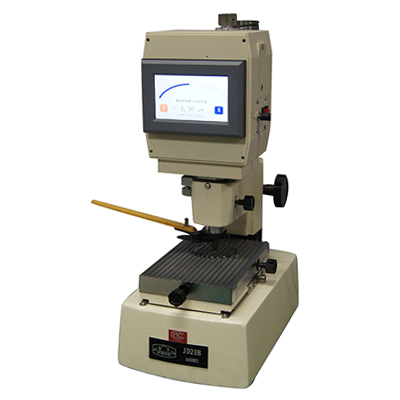

Sinpo      新天     JD20      精密光学计

特点

JD20采用腊屏技术，附加读数放大镜，视场亮度匀称，像质清晰。

JD20B采用CCD数码图像处理技术，直接以数字显示测量示值，测量分辨率高。

仪器测量精度高，数据稳定可靠，对于小尺寸精密零件的检测方便快捷。

仪器结构设计紧凑，外形尺寸小巧，便于运输。


技术参数

名称

JD20

JD20B

测量范围(mm)

0~180

0~180

分辨力

0.2μm

0.02μm

示值范围

±0.02mm

±0.02mm

示值误差

±(0.05+0.0025A )μm，

其中A为示值，单位为μm

(0.05+0.0025A )μm，

其中A为示值，单位为μm

示值重复性

0.02μm

0.02μm

测量力

1.20N±0.2N

1.20N±0.2N

测量轴与测帽内径

配合的外径尺寸

ф6g6

ф6g6

测帽内径配合尺寸

ф6H7

ф6H7

仪器质量

30 kg

30 kg

外形尺寸

长320×宽230×高820

长320×宽230×高750


JD20分划线像的微调范围

±5个分度

JD20每个分划的视见宽度

1.7 mm


仪器使用环境：室温20℃±0.5℃，相对湿度不应超过60%


工作台

七筋工作台：用于检定厚量块和工件

球筋工作台：用于检定薄量块和工件

量块移动架：用于承放和移动标准和被检量块

光面工作台：用于测量球体直径
