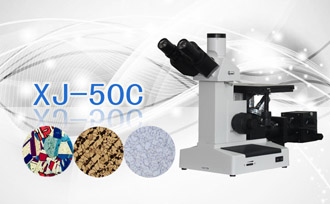

PUZHE 蒲柘 XJ-50C 三目倒置金相显微镜
产品概述
三目倒置金相显微镜XJ-50C广泛应用在工厂、实验室和教学及科学领域。是金属学、矿物学、精密工程学研究的理想仪器。总放大倍数：100-1000X
◆功能与特点：
1、配置了长距离平场物镜与大视野平场目镜，图像平坦清晰。
2、采用了内置可调视场光阑、，亮度均匀可调。图像衬度好。
3、带有刻度标尺双层机械载物台及同轴调节手轮，操作灵便。
4、两路光路输出，一路可用于观察，一路用于连接摄像装置。
◆典型应用：
1、鉴定和分析金属内部结构组织。2、电子工厂PCB板检验。
2、观察材料表面的某些特性，如：划痕、裂纹、喷涂的均匀。
规格参数
一、显微镜参数：
| 序号 | 名称 | 技术参数 |
| 01 | 平场目镜 | WF10X/Φ18 |
| 02 | 平场消色差物镜 | PL 10X/0.25、20X/0.45、40X/0.65（弹簧）、100X/1.25（油、弹簧） |
| 03 | 总放大倍数 | 100X-1000X |
| 04 | 观察头 | 三目，铰链式30°倾斜可360°旋转 |
| 05 | 转换器 | 四孔 |
| 06 | 粗微调调焦范围 | 25mm微动格值：2um 粗微动同轴调焦 |
| 07 | 载物台 | 双层机械式 尺寸180x150mm (移动范围 15X15mm 游标格值0.1mm) |
| 08 | 光瞳距离 | 55-75mm |
| 09 | 滤色片 | 黄、绿、蓝、磨砂 |
| 10 | 照明 | 卤钨灯泡 6V20W 亮度可调 带可变光栏 |
| 11 | 仪器重量 | 净重8.5kg 毛重10.0kg |
| 12 | 仪器尺寸 | 仪器尺寸20X56X35（cm） 包装尺寸29X43X59(cm) |
二、目镜参数：
型号
T ype | 放大倍率
Magnification | 视场直径(mm)
F.O.V | 外径(mm)
Tube diameter |
| WF10X/18 | 10X | Φ18 | Φ23.2 |
三、物镜参数：
| 放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
| 10X | 0.25 | 1.10 | 8.80 | 195 | 45 | 无 |
| 20X | 0.40 | 0.70 | 8.60 | 195 | 45 | 无 |
| 40X | 0.60 | 0.55 | 3.73 | 195 | 45 | 无 |
| 100X | 1.25 | 0.30 | 0.40 | 195 | 45 | 无 |
