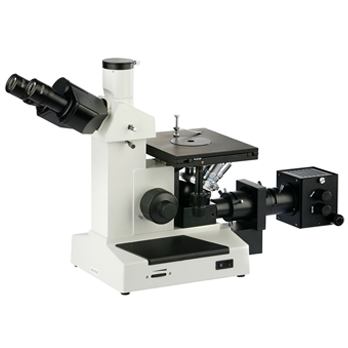

PHENIX 凤凰 PH-MD17BT 倒置金相显微镜
PH-MD17AT/BT倒置金相显微镜配置优良的平场消色差物镜与大视野平场目镜，照明系统采用柯勒照明方式，视场照明均匀。产品结构紧凑，操作方便舒适。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。

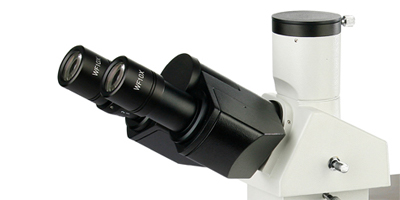

● 观察系统
铰链式观察筒：双目观察筒，单视度可调，镜筒30°倾斜，舒适美观。三目观察镜筒，可连接摄影、摄像装置。目镜：WF10X大视野平场目镜，视场范围18mm，提供了宽阔平坦的观察空间。

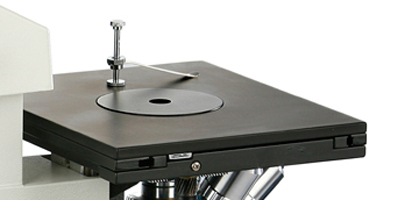

●机械载物台
机械移动载物台，内置可旋转圆形载物台板，在进行偏光观察时可旋转圆形载物台板，以满足偏光镜检的要求。

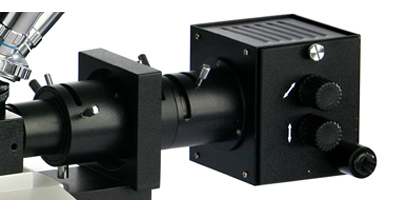

●照明系统
采用柯拉照明方式，孔径光阑与视场光阑可通过拨盘进行孔径大小调整，调节顺畅舒适。选配的起偏器可90度调整偏振角，以观察不同偏振状态下的显微图像。
●功能扩展
通过配置摄像观察附件（CCD接头、数码相机接头、数码单反相机接头等）可实现高清晰的数码摄录和摄像观察方式。
PH-MD17AT/PH-MD17BT倒置金相显微镜主要参数
配置型号 | PH-MD17AT | PH-MD17BT |
目镜筒 | 三目镜筒，倾斜30°（内置检偏振片，可进行切换） | |
目镜 | 大视野 WF10X（Φ18mm） | |
物镜 | 长距平场消色差物镜（无盖玻片） PL 10X/0.25 | 消色差物镜（无盖玻片）10X/0.25 |
长距平场消色差物镜（无盖玻片） PL L20X/0.40 | 消色差物镜（无盖玻片）20X/0.40 | |
长距平场消色差物镜（无盖玻片） PL L40X/0.60 | 半平场消色差物镜（无盖玻片）40X/0.65 | |
长距平场消色差物镜（无盖玻片） PL 100X/1.25（弹簧，油） | 消色差物镜（无盖玻片） 100X/1.25（弹簧，油） | |
转换器 | 四孔（滚珠内定位） | |
载物台 | 双层机械移动式（尺寸：180mmX150mm，移动范围：15mmX15mm） | |
| 调焦机构 | 粗微动同轴调焦，微动格值：2μm，粗动松紧可调,带锁紧和限位装置 | |
滤色片 | 蓝滤色片 | |
| 绿滤色片 | ||
黄滤色片 | ||
| 照明系统 | 6V 20W 卤素灯，亮度可调 | |
选配件 | ||
名称 | 类别/技术参数 | |
| 目镜筒 | 双目镜，倾斜30° | |
目镜 | 大视野 WF16X（Φ11mm） | |
分划 10X（Φ18mm）格值0.1mm/格 | ||
物镜 | 长距平场消色差物镜（无盖玻片）PL 50X/0.12 | |
长距平场消色差物镜（无盖玻片）PL L 60X/0.75(弹簧) | ||
长距平场消色差物镜（无盖玻片）PL L 100X/0.85（弹簧） | ||
消色差物镜(无盖玻片) 60X/0.85 | ||
| 转换器 | 五孔（滚珠内定位） | |
简易偏光装置 | 起偏镜组 | |
检偏镜组 | ||
CCD接头 | 0.4X | |
| 0.5X | ||
1X | ||
0.5X带分划尺，格值0.1mm/格 | ||
摄像仪 | USB输出：USB2.0 USB3.0 500万、600万、1000万、1400万、2000万像素可选 | |
HDMI输出：200、500、800、1400万像素可选 | ||
数码相机接头 | CANON | |
