YAMAKO      山田光学       YM-TC640     中波红外机芯
  • YAMAKO      山田光学       YM-TC640     中波红外机芯

YAMAKO      山田光学       YM-TC640   中波红外机芯

YAMAKO      山田光学       YM-TC640   中波红外机芯

YAMAKO      山田光学       YM-TC640     中波红外机芯

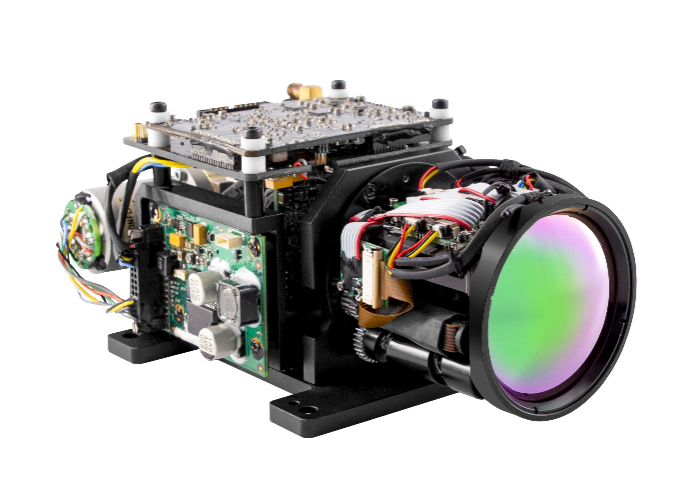

YM-TC640机芯采用高分辨率中波制冷探测器,体积小,重量轻,图像清晰稳定;可满足各种苛刻环境下使用;该机芯适用于体积紧凑型红外热成像系统的集成与二次开发。

技术特点

制冷型碲镉汞探测器

连续光学变焦 三视场 双视场镜头和无镜头机芯配置可选

集成于硬件软件中的强大的图像处理算法

易于集成且与通电电源和视频接口兼容

体积轻巧功耗低

应用范围

边海防远程监控云台

武装车辆火控系统

机载红外告警

机载光电吊舱

船载光电转塔

型号YM-TC640
制冷方式斯特林制冷器
探测器性能类型HgCdTe
像素640×512
像元间距15μm
波长范围3~5μm
F.nof4 / f5.5
热灵敏度≤25mK
镜头焦距19mm~275mm 连续变焦镜头(典型)
视场角 28°×21°~2.05°×1.5°
F/#5.5
其他可选镜头15mm~330mm f4连续变焦、18mm~430mm f5.5连续变焦 、30mm~600mm f5.5连续变焦及其他连续变焦或者双视场、三视场镜头可选。
成像性能校正功能手动校正、背景校正
图像增强具备自动图像滤波, 数字细节增强功能
图像翻转垂直翻转, 水平翻转
帧频50Hz
放大倍数2X, 4X
极性黑热/白热
十字叉显示
接口控制RS232/RS422
模拟视频输出PAL
数字视频输出CameraLink/HD-SDI
电源系统工作电压20V~28VDC (电源保护)
功耗<12W@25℃标准工作状态
<24W@25℃上电峰值
冷却时间≤6min(常温)
环境参数工作温度-40℃~+60℃
存储温度-40℃~+70℃
湿度5%~95%(非冷凝)
冲击半正弦,30g,11ms ,每轴3次
振动3轴,30min/轴,2.1g rms,10-500Hz
物理特性尺寸124mm×108.6mm×74.5mm(不含镜头)
重量680g(不含镜头)
