产品概述

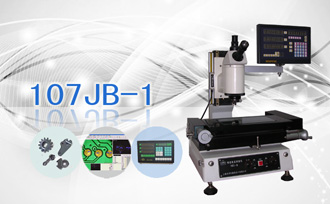

107JB-Ⅰ型数字影像测量显微镜具有多种数据测量、显微放大、显示、输入和输出等数据处理功能。配备精密光栅数显系统处理和显示精确的测量数据。本仪器是一种光、机、电为一体的高精度、高效率的显微测量仪器，广泛应用于电子元器件、精密模具、刀具、弹簧、塑料、橡胶、油封止阀、电缆、照相机零件、汽车零件、PCB加工等领域。仪器以二维测量为主，亦可做三维辅助测量。采用透反射的方式以目镜标准片做比较测量，测量螺纹节距、外径牙角、尺形及切削刀具等工件的尺寸或对外形轮廓进行显微放大测量，检验工件的表面状况、测量角度、长度等。 总放大倍数：10X-50X

规格参数

序号名称主要技术参数
1调焦/镜筒粗动　调节范围：100毫米
镜筒　单目镜筒：俯角４５°
2工作台、头部左右　（Ｘ轴）移动范围：200毫米、分辨率（精度）：0.001毫米
前后　（Ｙ轴）移动范围：100毫米、分辨率（精度）：0.001毫米
头部上下（Z轴）移动范围：100毫米、分辨率（精度）：0.001毫米
旋转　360°旋转工作台（选购）
3照明系统光源　透射照明１２Ｖ1０Ｗ卤素灯
反射照明9.5-12V/LED60冷光源
电源AC110Ｖ或220Ｖ±10％　50／60HZ
4

光学系统

目镜WF10Ｘ米字线
物镜1X物镜　
3X物镜
5X物镜
5测量精确度（4+L/150）μm
