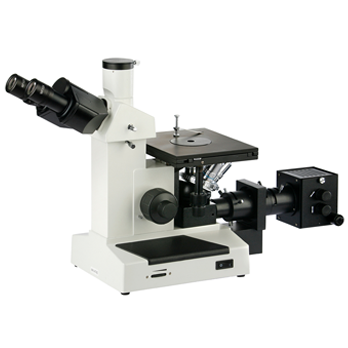

PH-MD17AT/BT倒置金相显微镜配置优良的平场消色差物镜与大视野平场目镜,照明系统采用柯勒照明方式,视场照明均匀。产品结构紧凑,操作方便舒适。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。

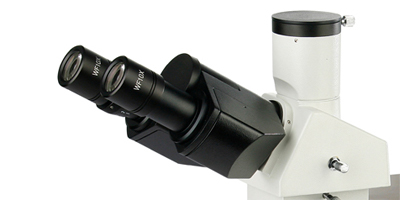

● 观察系统

铰链式观察筒:双目观察筒,单视度可调,镜筒30°倾斜,舒适美观。三目观察镜筒,可连接摄影、摄像装置。目镜:WF10X大视野平场目镜,视场范围18mm,提供了宽阔平坦的观察空间。

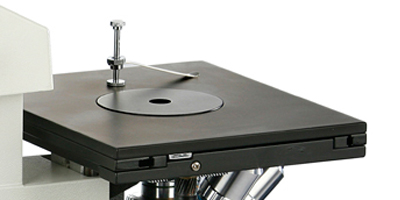

●机械载物台

机械移动载物台,内置可旋转圆形载物台板,在进行偏光观察时可旋转圆形载物台板,以满足偏光镜检的要求。

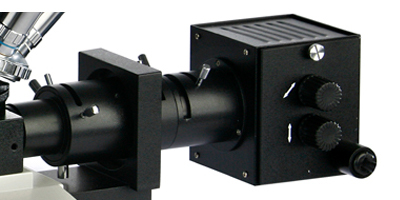

●照明系统

采用柯拉照明方式,孔径光阑与视场光阑可通过拨盘进行孔径大小调整,调节顺畅舒适。选配的起偏器可90度调整偏振角,以观察不同偏振状态下的显微图像。





●功能扩展

通过配置摄像观察附件(CCD接头、数码相机接头、数码单反相机接头等)可实现高清晰的数码摄录和摄像观察方式。

PH-MD17AT/PH-MD17BT倒置金相显微镜主要参数


配置型号

PH-MD17AT

PH-MD17BT

目镜筒

三目镜筒,倾斜30°(内置检偏振片,可进行切换)

目镜

大视野 WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片)

PL 10X/0.25

消色差物镜(无盖玻片)10X/0.25

长距平场消色差物镜(无盖玻片)

PL L20X/0.40

消色差物镜(无盖玻片)20X/0.40

长距平场消色差物镜(无盖玻片)

PL L40X/0.60

半平场消色差物镜(无盖玻片)40X/0.65

长距平场消色差物镜(无盖玻片)

PL 100X/1.25(弹簧,油)

消色差物镜(无盖玻片)

100X/1.25(弹簧,油)

转换器

四孔(滚珠内定位)

载物台

双层机械移动式(尺寸:180mmX150mm,移动范围:15mmX15mm)

调焦机构

粗微动同轴调焦,微动格值:2μm,粗动松紧可调,带锁紧和限位装置

滤色片

蓝滤色片
绿滤色片

黄滤色片

照明系统

6V 20W 卤素灯,亮度可调

选配件

名称

类别/技术参数

目镜筒双目镜,倾斜30°

目镜

大视野 WF16X(Φ11mm)

分划 10X(Φ18mm)格值0.1mm/格

物镜

长距平场消色差物镜(无盖玻片)PL 50X/0.12

长距平场消色差物镜(无盖玻片)PL L 60X/0.75(弹簧)

长距平场消色差物镜(无盖玻片)PL L 100X/0.85(弹簧)

消色差物镜(无盖玻片) 60X/0.85

转换器五孔(滚珠内定位)

简易偏光装置

起偏镜组

检偏镜组

CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/格

摄像仪

USB输出:USB2.0 USB3.0 500万、600万、1000万、1400万、2000万像素可选

HDMI输出:200、500、800、1400万像素可选

数码相机接头

CANON
